Чем паять 18650 аккумуляторы

  • автор:

чем паять батарею 18650

НЕТ. Не любой. Тут на работе один программист решил научиться разработке железа. Первое изделие фактически разработал ему я — вплоть до разводки платы и сборки первого экземпляра. Дальше он сам. Не знаю, каким гов. припоем он всё это спаял, видимо, халяльным, он тёмно-серый и какой-то не такой при пайке, трудно им паять мелочь. А ещё у меня валяется катушка бессвинцового. Он наверняка кошерный, но я им пользоваться не рискую.

  • agn
  • Сообщений: 321
  • Зарегистрирован: Чт май 08, 2008 19:22:29
  • Откуда: СПБ

Re: чем паять батарею 18650

Вс ноя 06, 2016 10:59:54

Паять 18650 не сложно, впрочем как и многие другие аккумуляторы.
Надо просто соблюдать некоторые мелочи.
Жало у паяльника должно быть массивным, тогда место пайки быстро прогревается. Паяльник хорошо разогрет, но не перегрет.
Пайку производить легкоплавким припоем. Пара секунд на контакт, не больше. За это время с аккумулятором ничего плохо не происходит.
Чтобы не делать лишних телодвижений по зачистке места пайки и пр., очень хорошо использовать активный флюс.
На место пайки наносится совсем маленькая капля флюса. Ф-64, например, просто зверь, паяет все подряд.
Для полного счастья остатки флюса удаляются.

  • kaetzchen
  • Сообщений: 11998
  • Зарегистрирован: Пн апр 19, 2010 00:04:18
  • Откуда: Малороссия

Re: чем паять батарею 18650

Вс ноя 06, 2016 14:51:17

Можно ли паять аккумуляторы 18650? Как их лучше соединить?

Когда дело доходит до переделки аккумулятора на 18650 (у шуруповёрта с Ni-Cd/Ni-MH или бытового накопителя по типу Tesla Powerwall), то многие руководства и инструкции умалчивают о способах соединения элементов питания: пайка, сварка или что-то ещё?

Для долговечности и даже безопасности годятся далеко не все варианты соединений 18650.

Обновлено 04.02.2021. Предлагаем рассмотреть правильные варианты соединения 18650 и допустимые с упором на реальные последствия и инженерное понимание процессов. Благодарим вас за отклик в комментариях здесь и в «Я.Дзен» — мы обновили статью с учётом вашего опыта.

Можно ли паять аккумуляторы 18650?

Нельзя! Это неправильный подход. «Но если очень осторожно, то можно», — таков подход в DIY-сообществах. В чём же загвоздка, чего следует опасаться?

При соединении аккумуляторов 18650 в состав большой батареи (от ноутбуков до транспортных средств) ставится задача обеспечить надёжный контакт без потерь, устойчивый к внешним воздействиям (ударным, температурным и так далее — в зависимости от целей применения). Одним из вариантов многие любители DIY-поделок рассматривают пайку.

Литий-ионные аккумуляторы (18650 и любые другие Li-Ion) при нагреве от паяльной станции (и даже маломощного паяльника) разрушаются в своей структуре и безвозвратно теряют ёмкость!

То есть паять аккумуляторы 18650 не следует без крайней необходимости. Либо вам придётся мириться с изменением химического состава и ухудшением характеристик.

Кроме того, место соединения с помощью пайки ненадёжно в случае перегрева элемента питания. Метод непрактичен и для компактной сборки из-за случайных форм припоя и уязвимости перед внешним воздействием.

Можно ли паять аккумуляторы 18650? Как их лучше соединить?

Чем пользуются профессионалы, чтобы правильно соединить 18650?

Добиться надёжности и безопасности в сборке батареи из нескольких элементов питания можно профессиональными методами. Есть также непопулярные подходы, которые также доказали свою практичность и безопасность. Приведём полный список.

Как правильно соединить аккумуляторы 18650:

  • • контактной сваркой (точечной);
  • • с помощью фабричных держателей (холдеров — см.ниже);
  • • магнитами из неодима (мощные вечные магниты);
  • • склейкой;
  • • жидким пластиком.

Профессионалы используют единственный самый безотказный метод точечной сварки 18650 — этот способ рекомендуется и для промышленной сборки изделий, и для любительской DIY, и для сервисного ремонта потребительских изделий. Пример бюджетной точечной сварки для домашних условий в деталях разбирался на Geektimes.

В DIY-сообществах популярны магниты из редкоземельного неодимового сплава, которые крепко прижимают контакты и позволяют быстро конструировать временные или небольшие бытовые изделия. Для долгосрочных и компактных проектов лучше всего подходит жидкий пластик или даже клей.

Чтобы быстро собрать батарейный блок из нескольких аккумуляторов 18650 можно купить холдеры с пластмассовым корпусом на Aliexpress. Стоят всего 60 рублей на соединение пары 18650, в них уже заготовлены прижимные заводские контакты, которые в соединениях не греются. Для ручной пайки без боязни перегрева литий-ионных элементов питания очень удобны и компактны в поделках.

Некоторые любители именно паяют 18650 — как это сделать безопасно?

Принципами любительской пайки 18650 с нами поделился Сергей Андреев на основе личного успешного опыта сборки батарей в ноутбуки и шуруповёрты. Суть метода сводится к максимально быстрому (почти мгновенному) локальному нагреву, как во время контактной сварки.

Особенности любительской пайки 18650:

  • 1. важна масса жала, а не его мощность и теплопроводность;
  • 2. пайка выполняется одним быстрым (секундным) касанием;
  • 3. паяльные станции на жалах T12, T13 или 900м не подходят (слишком долго);
  • 4. успешный опыт с припоем ПОС-61;
  • 5. для пайки 18650 подходит никелевая лента с Aliexpress (200 рублей);
  • 6. из опыта можно использовать медную ленту из старых отечественных контакторов;
  • 7. сплав ВУДА не рекомендуется — в шуруповёртах зафиксированы случаи распайки под нагрузкой, в ноутбуках в целом «живёт»;
  • 8. методика пайки сплавом Розе не подходит тем более.

Мы получали сообщения о предложении паять 18650 сплавом Розе. Это недолговечно и чревато проблемами в дальнейшей эксплуатации. Хотя температура плавления всего 99-101°C и привлекает многих мастеров.

Ещё в комментариях предлагали пайку припоем ПОС-40 с использованием ацетил-салициловой кислоты. Этот подход может привести к реальному перегреву и потери ёмкости аккумулятора. Небезопасно.

Помните использовать перегретые 18650 и с дефектным клапаном выпуска газов крайне опасно — вы рискуете жизнями тех, кто будет ими пользоваться!

Кроме того, если температурный скачок был в области плюсового вывода, то расплавляется предохранительный клапан (CID). Он выполнен из полимерного материала и выдерживает не более 120°C. Этот момент справедливо отмечен монтажниками в комментариях.

С учётом всего вышесказанного мы рекомендуем не пользоваться любительскими методами. Советуем выбирать профессиональную контактную сварку аккумуляторов 18650. Так вы избежите опасных инцидентов из-за некачественного соединения в батарейных блоках.

Напишите о вашем собственном опыте пайки 18650 в комментарии или отправьте сообщение нам ВКонтакте @NeovoltRu.

Подпишитесь на нашу группу, чтобы узнавать новости из мира автономности гаджетов, об их улучшении и прогрессе в научных исследованиях аккумуляторов. Подключайтесь к нам в Facebook и Twitter. Мы также ведём насыщенный блог в «Дзене» и на Medium — заходите посмотреть.

Как не надо паять аккумуляторы 18650

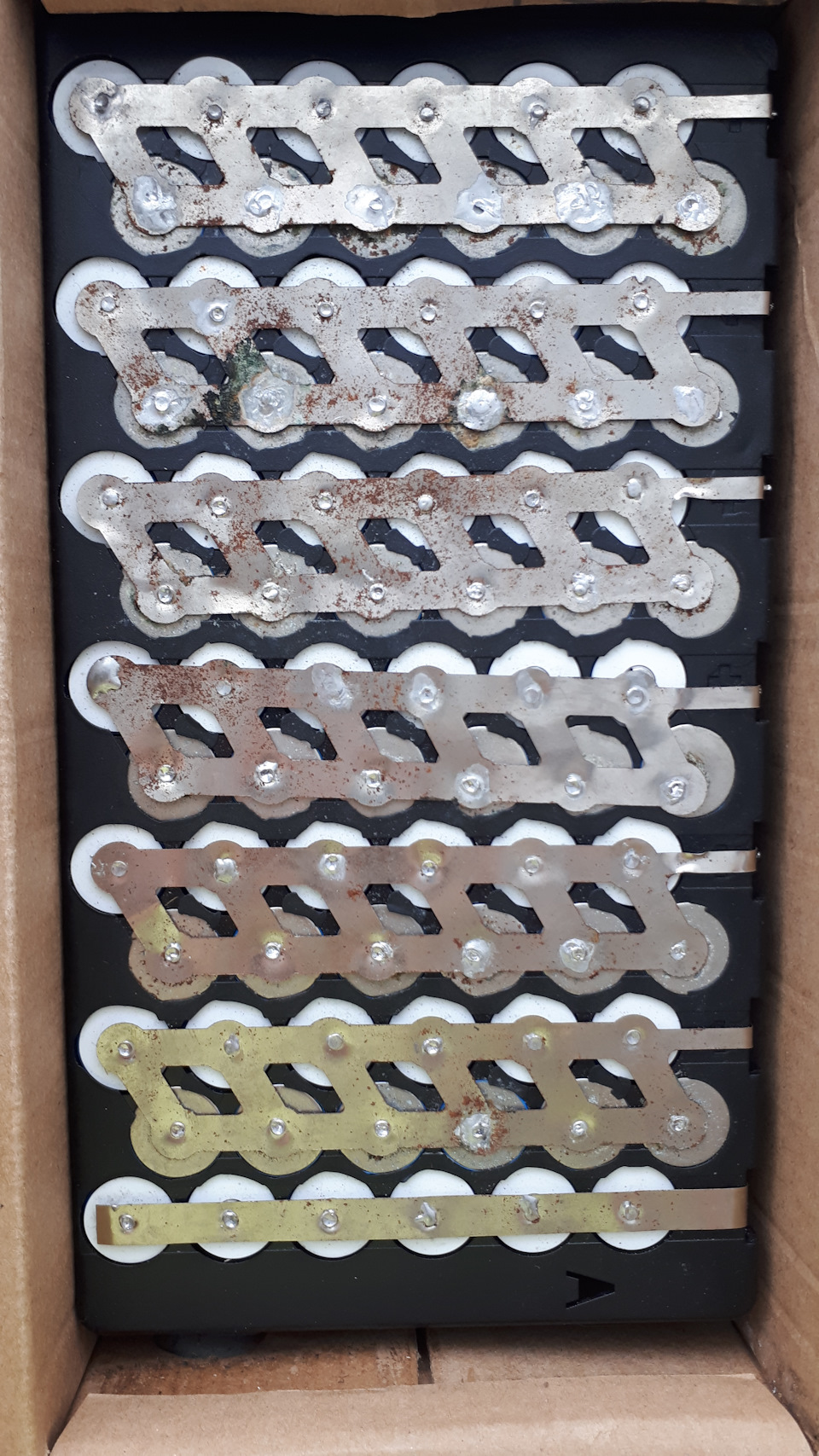

Когда стал собирать батарею 13S6P на ячейках 18650, встал вопрос как подключить аккумуляторы к никелевой полосе. Существует два способа: припаять и приварить точечной сваркой. Так как точечной сварки у меня не было, а отдавать на приварку выходило порядка 2500 рублей, решил припаять. Напрямую аккумуляторы припаять очень трудно, поэтому я применил паяльную кислоту, я же самый умный. Залудил сами аккумуляторы, в пластинах просверлил отверстия и тоже их залудил. С огромным трудом я все-таки спаял батарею, многие ячейки перепаивал по несколько раз, так как плохо держались. Это было в конце лета 2018. Проект, под который собиралась батарея, отложился на 2019 год, поэтому батарея отправилась на зимовку ко мне домой. Постепенно из-за кислоты стала появляться коррозия на пластинах и через полгода после сборки я решил ее переделать. Вот какую картину я увидел:

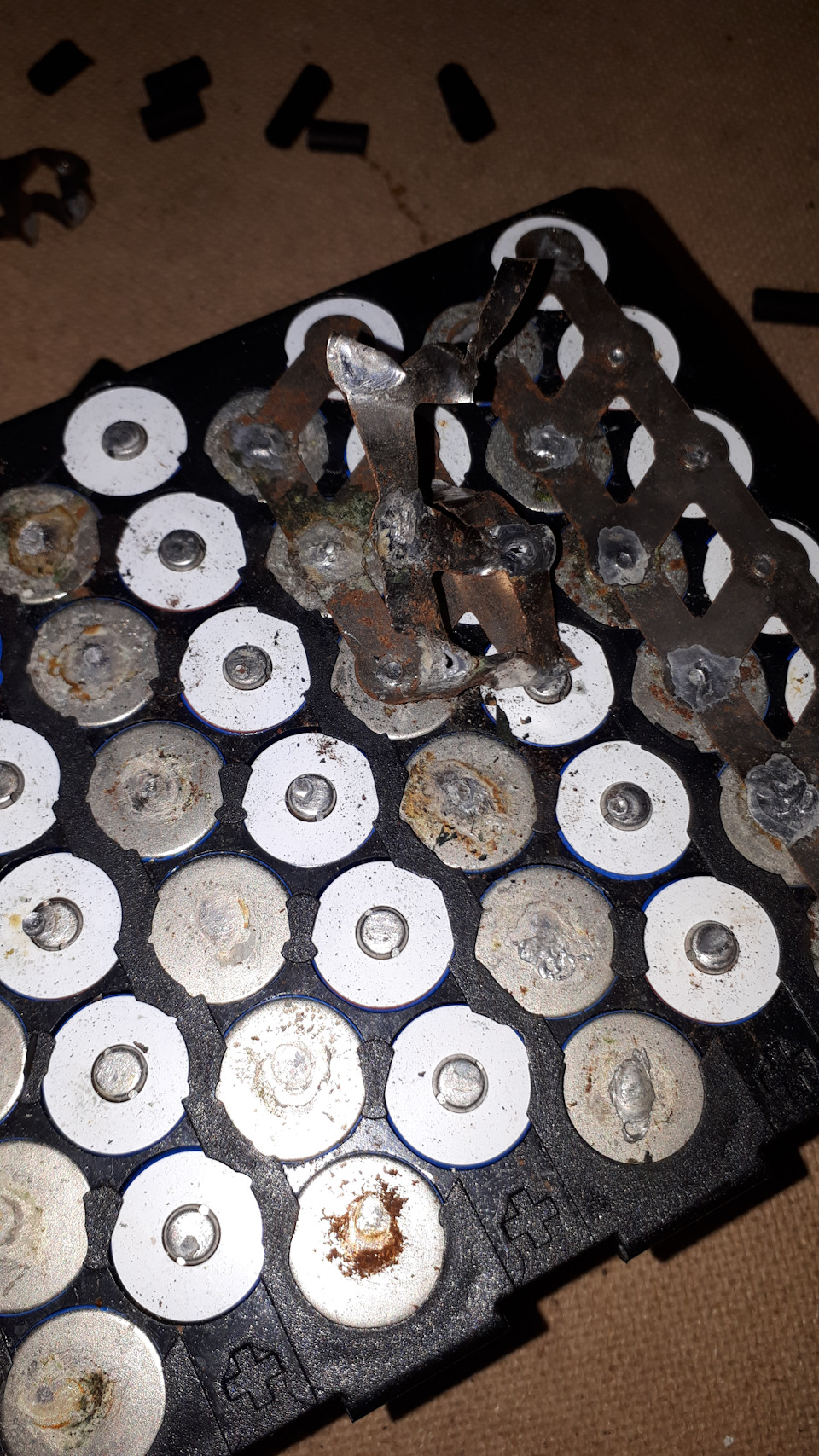

Под пластинами было еще хуже

Как отмыть кислоту из-под пластин я не знаю.

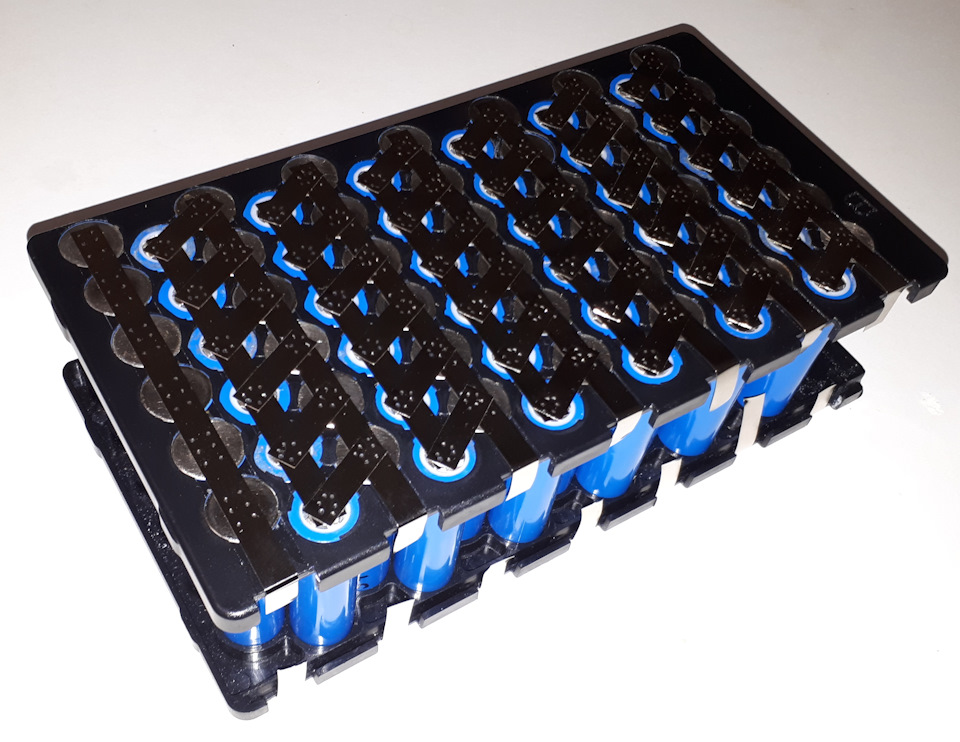

Потом все это дело я сварил точечной сваркой

В общем не повторяйте моих ошибок.

Пайка Li-Ion аккумуляторов

Возник тут вопрос. Есть пакет хороших 18650, надо их спаять. В принципе 100-ваттным паяльником, паяльной кислотой и хорошо облуженными медными проволочками вполне себе неплохо паяется, но может быть специалисты предложат способ лучше?

Вопрос задаётся в основном с целью снижения нагрева банок при пайке. Всё-таки 100вт — это горячо. А литий этого не любит.

riki ★★★★
14.03.15 01:12:42 MSK

Откуда у тебя стоваттный паяльник?

olibjerd ★★★★★
( 14.03.15 01:20:40 MSK )
Ответ на: комментарий от olibjerd 14.03.15 01:20:40 MSK

mandala ★★★★★
( 14.03.15 01:27:23 MSK )
Ответ на: комментарий от olibjerd 14.03.15 01:20:40 MSK

mandala ★★★★★
( 14.03.15 01:28:16 MSK )

Plastic Battery Storage Case Box Holder for 4 x 18650. ©

quickquest ★★★★★
( 14.03.15 01:32:36 MSK )
Ответ на: комментарий от mandala 14.03.15 01:27:23 MSK

Не представляю, зачем он дома.

olibjerd ★★★★★
( 14.03.15 01:34:44 MSK )
Ответ на: комментарий от olibjerd 14.03.15 01:20:40 MSK

Из магазина. Прекрасно подходит для грубых работ. Сегодня паял 4 1.25мм жилки, спаялось быстро и легко.

riki ★★★★
( 14.03.15 01:40:17 MSK ) автор топика
Ответ на: комментарий от riki 14.03.15 01:40:17 MSK
olibjerd ★★★★★
( 14.03.15 01:40:46 MSK )
Ответ на: комментарий от quickquest 14.03.15 01:32:36 MSK

Боюсь мне надо немного больше баночек.

riki ★★★★
( 14.03.15 01:40:58 MSK ) автор топика
Ответ на: комментарий от olibjerd 14.03.15 01:40:46 MSK

Грубовато? А чем паять, 25ваттником? Плюс паяльная кислота снижает требования к прогреву при лужении. Стоваттник — красота.

Ещё у меня есть 60, 25 и 15. Задумываюсь о покупке нормальной паяльной станции для мелочёвки.

riki ★★★★
( 14.03.15 01:43:40 MSK ) автор топика
Ответ на: комментарий от riki 14.03.15 01:43:40 MSK

Конкретно жилы? Не знаю, у меня всё нежнее было, и 25 было многовато даже.

olibjerd ★★★★★
( 14.03.15 01:45:45 MSK )

Можно токопроводящим клеем склеить.

olibjerd ★★★★★
( 14.03.15 01:46:16 MSK )
Ответ на: комментарий от olibjerd 14.03.15 01:34:44 MSK

Я таким и наушники паял!

mandala ★★★★★
( 14.03.15 01:48:27 MSK )
Ответ на: комментарий от mandala 14.03.15 01:48:27 MSK
olibjerd ★★★★★
( 14.03.15 01:48:39 MSK )
pi11 ★★★★★
( 14.03.15 01:50:21 MSK )
Ответ на: комментарий от olibjerd 14.03.15 01:45:45 MSK

4 жилы по 1.25 в одну сборку. Тут надо как следует прогреть. Хотя и 25 хватило бы, но 100 даёт возможность сделать ПШШ и порадоваться.

riki ★★★★
( 14.03.15 01:50:41 MSK ) автор топика
Ответ на: комментарий от olibjerd 14.03.15 01:46:16 MSK

Токопроводящий клей для слабаков, не знающих закона Ома. Сопротивление у него ититьколотить же.

riki ★★★★
( 14.03.15 01:51:56 MSK ) автор топика
Ответ на: комментарий от pi11 14.03.15 01:50:21 MSK

Ну собираю я батарейку для личных нужд. Какая разница, зачем? Вопрос — КАК?

riki ★★★★
( 14.03.15 01:53:16 MSK ) автор топика
Ответ на: комментарий от riki 14.03.15 01:53:16 MSK

Я не знаю как лучше паять такие аккумы, просто эти аккумы стандарт для электронных сигарет. Вот и стало интересно.

pi11 ★★★★★
( 14.03.15 01:55:18 MSK )
Ответ на: комментарий от riki 14.03.15 01:51:56 MSK

Ну так с серебром и золотом берите.

olibjerd ★★★★★
( 14.03.15 01:55:28 MSK )
Ответ на: комментарий от pi11 14.03.15 01:55:18 MSK

18650. 18мм диаметр. 65мм длина. Охренительная сигарета. Сигара, скорее.

riki ★★★★
( 14.03.15 01:56:26 MSK ) автор топика
Ответ на: комментарий от olibjerd 14.03.15 01:55:28 MSK

Ну так с серебром и золотом берите.

Паяльная кислота и оловянный припой дешевле. Серебряный высокотемпературный, а у меня идея не перегреть литиевые банки.

riki ★★★★
( 14.03.15 01:58:16 MSK ) автор топика
Ответ на: комментарий от riki 14.03.15 01:56:26 MSK

Ну так они не в виде обычных сигарет. Вот моя например — https://instagram.com/p/0L4NwIi9H6 там 2 аккума 18650

pi11 ★★★★★
( 14.03.15 02:03:10 MSK )
Ответ на: комментарий от pi11 14.03.15 02:03:10 MSK

Ну ясно. Я предпочитаю старые добрые ламповые трубки 😉

riki ★★★★
( 14.03.15 02:06:47 MSK ) автор топика
Ответ на: комментарий от riki 14.03.15 01:40:58 MSK

dk-
( 14.03.15 02:06:56 MSK )
Ответ на: комментарий от dk- 14.03.15 02:06:56 MSK

Не-а. Банку для заряда ноута и планшета собираю. Расчётно хочу 100 вт/ч.

riki ★★★★
( 14.03.15 02:10:51 MSK ) автор топика

Хорошая вещь для всяких крупных железяк, охлаждать их можно водичкой.

Из деталей телевизора с кинескопом можно собрать высоковольтный трансформатор для точечной приварки тонких пластинок. И педальку с кнопкой включения соорудить. На тытрубе есть история успеха.

Napilnik ★★★★★
( 14.03.15 03:20:02 MSK )

я бы посоветовал зажать их как-нить в тиски, чтобы типа радиатора получилось, тепло отводить будет.

Но, вообще, я читал что люди их нормально паяют, если долго не елозить по поверхности

Deleted
( 14.03.15 08:08:07 MSK )

Аккумуляторы соединяют точечной сваркой, как уже сказал напильник. Ищем схему помощней собираем, профит.

yax123 ★★★★
( 14.03.15 08:53:11 MSK )

Собрать аппарат точечной сварки. Или быстро паять паяльником с применением активного флюса.

nighthawk ★
( 14.03.15 09:24:14 MSK )

Плюсую точечную сварку

false ★★★★★
( 14.03.15 10:02:47 MSK )
Ответ на: комментарий от riki 14.03.15 02:10:51 MSK

Скажи стоимость вт/ч и я, возможно, предложу вариант лучше. Даже если ты уже всё купил всё равно скажи. Мне просто интересно сравнить.

KivApple ★★★★★
( 14.03.15 10:04:30 MSK )
Последнее исправление: KivApple 14.03.15 10:05:22 MSK (всего исправлений: 1)

Ответ на: комментарий от riki 14.03.15 01:40:58 MSK

Боюсь мне надо немного больше баночек.

Боюсь у тебя дорогого балансирующего зарядного устройства для кучи спаяных баночек нету 🙂

Несколько боксов можно спаять в пакет, а аккумуляторы менять/заряжать поштучно.

quickquest ★★★★★
( 14.03.15 11:42:02 MSK )

Полуавтоматом на минимальной мощности «припаивай». Только учти — получится практически неразборная конструкция.

nekosargot ★★★
( 14.03.15 12:19:28 MSK )
Ответ на: комментарий от quickquest 14.03.15 01:32:36 MSK

Дооо и там проводочки, которые при токе >2A начинают плавиться. Ладно ещё такое для LR6 (АА) советовать. Да и со-временем такие приблуды в условиях, отличных от идеальных, начинают ржаветь, что добавит радости хозяину. 🙂 Ведь вылечить такую болячку надолго и с гарантией — практически невозможно. Уж лучше монолитная сборка с выводами под клеммы. Всё это- «имхо».

nekosargot ★★★
( 14.03.15 12:26:22 MSK )

Если точечную сварку не осилишь, то можно паять сплавом Вуда. Накрайняк.

anto215 ★★
( 14.03.15 12:40:55 MSK )
Ответ на: комментарий от nekosargot 14.03.15 12:26:22 MSK

Дооо и там проводочки, которые при токе >2A начинают плавиться.

Проводочки бокса легко перепаять на толстые 100 ваттным паяльником.

Да и со временем такие приблуды в условиях, отличных от идеальных, начинают ржаветь, что добавит радости хозяину. 🙂

Да и со временем в условиях, отличных от идеальных, «холодная пайка» отваливается, а перегретые аккумуляторы взрываются, что добавит радости хозяину. 🙂

Уж лучше монолитная сборка с выводами под клеммы.

Без балансировки монолитная сборка заряжается не оптимально. А если 1 банка испортится, то её придётся «вырубать топором», а новую приваривать.

quickquest ★★★★★
( 14.03.15 12:48:22 MSK )
Ответ на: комментарий от pi11 14.03.15 01:55:18 MSK

просто эти аккумы стандарт для электронных сигарет.

это один из самых популярных форматов литиевых аккумуляторов. Почему бы неиспользовать его для любых изделий (фонариков, электронных сигерат, батарей ноутбуков и прочего)

n_play ☆
( 14.03.15 17:40:02 MSK )

100-ваттным паяльником, паяльной кислотой

иди чугунные ванны паять таким способом. А не электронику.

cvs-255 ★★★★★
( 14.03.15 20:39:49 MSK )
Ответ на: комментарий от riki 14.03.15 01:43:40 MSK

паяльная кислота снижает требования к прогреву при лужении

паяльную кислоту потом надо _очень_ тщательно смывать.

Пока ничего не спалил, может так и кажется. Даи обгорает же флюс мгновенно, не?

cvs-255 ★★★★★
( 14.03.15 20:42:53 MSK )
Ответ на: комментарий от riki 14.03.15 02:10:51 MSK

Я даже не знаю, что за величина измеряется в Вт/ч. Разве что скорость нарастания мощности.

cvs-255 ★★★★★
( 14.03.15 20:44:40 MSK )
Ответ на: комментарий от quickquest 14.03.15 12:48:22 MSK

Без балансировки монолитная сборка заряжается не оптимально

кстати да, именно для этого есть специальные зарядки для многобаночных аккумов.

Это если она или какая другая не взорвется до этого.

cvs-255 ★★★★★
( 14.03.15 20:46:30 MSK )
Последнее исправление: cvs-255 14.03.15 20:47:56 MSK (всего исправлений: 2)

Ответ на: комментарий от cvs-255 14.03.15 20:44:40 MSK

Нет, 25 Вт паяльник моментально остынет при попытке залудить электрод, а нагревать электролит нельзя. Идея с мощным паяльником имеет право на существование — можно обеспечить быстрый локальный нагрев, если приток энергии будет выше теплопроводности электрода.

Я даже не знаю, что за величина измеряется в Вт/ч.

Он, очевидно, перепутал умножение с делением, как обычно и бывает у обывателей. Думается, подразумевалась ёмкость, как количество запасенной энергии. В отличие от заряда, который измеряют в Ампер-часах.

baka-kun ★★★★★
( 14.03.15 21:15:06 MSK )
Ответ на: комментарий от baka-kun 14.03.15 21:15:06 MSK

25 Вт паяльник моментально остынет при попытке залудить электрод

У меня 30 Вт не остывает.

cvs-255 ★★★★★
( 14.03.15 21:28:36 MSK )

Зачем паять, да и клеить, когда проще обеспечить механический контакт, со всеми вытекающими плюсами?

ChudoYudo ★
( 14.03.15 21:58:33 MSK )

Бабахнуть может. Их только точечной сваркой надо, либо в крепление на пружинах.

ncrmnt ★★★★★
( 15.03.15 00:21:14 MSK )
Ответ на: комментарий от Napilnik 14.03.15 03:20:02 MSK

Из деталей телевизора с кинескопом можно собрать высоковольтный трансформатор для точечной приварки тонких пластинок.

Для точечной сварки нужны не киловольты, а килоамперы.

quwy
( 16.03.15 18:29:07 MSK )
Ответ на: комментарий от cvs-255 14.03.15 20:39:49 MSK

Из деталей телевизора с кинескопом можно собрать высоковольтный трансформатор для точечной приварки тонких пластинок.

Вы пробовали когда-нибудь выпаять выводной конденсатор из современной материнки паяльником на 75 ватт? Хорошим, годным паяльником GOOT за $90?

Там минимум ватт 150 нужно, иначе просто невозможно паять такую электронику.

quwy
( 16.03.15 18:33:08 MSK )
Ответ на: комментарий от quwy 16.03.15 18:33:08 MSK

я термофеном такое выпаивал

cvs-255 ★★★★★
( 16.03.15 18:37:14 MSK )
Ответ на: комментарий от quwy 16.03.15 18:29:07 MSK

Для точечной сварки нужны не киловольты, а килоамперы.

Так по памяти цитирую. Вообще-то да, с высоковольтного трансформатора снимается вторичная обмотка из тонкой проволоки и наматывается потолще — он после этого не повышать напряжение будет а понижать. Если бы собирался повторить, то глянул бы ещё раз видео «Контактная (точечная) сварка для аккумуляторов, своими руками..mp4» и уточнил. Из-за тебя пришлось лишний раз рересмотреть 🙂 Для моей пайки как-то хватает и паяльника с кислотой, спиртом и кружки кипячёной воды для сложных случаев. Методика применения требует именно вкусную воду без не полезных примесей.

Napilnik ★★★★★
( 16.03.15 18:47:27 MSK )
Вы не можете добавлять комментарии в эту тему. Тема перемещена в архив.

Похожие темы

  • Форум Как правильно эксплуатировать Li-ion аккумулятор? (2013)
  • Форум авиапочта и Li-Ion (2014)
  • Форум Как проверяют наличие Li-Ion (2014)
  • Форум Восстановление емкости li-ion батареи (2014)
  • Форум Как сделать простую зарядку для li-ion аккумулятора? Как сильно снижаться ток зарядки при заряженном аккумуляторе? (2015)
  • Форум Странные Li-Ion аккумы на 1.5В (2020)
  • Форум li-ion всё таки имеют эффект памяти? (2013)
  • Форум Пайка наушников (2018)
  • Форум ion (2006)
  • Форум ION (2002)

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
