Разбираем универсальный тройник PowerCube Extended USB: возможности и принцип работы

Любой владелец большого количества бытовых устройств и гаджетов рано или поздно сталкивается с нехваткой доступных розеток. В итоге приходится отключать менее приоритетное в настоящий момент устройство (например, принтер), чтобы подключить более приоритетное (адаптер для зарядки севших аккумуляторов).

Но не всегда что-то можно отключить без ущерба для какой-либо задачи, и приходится искать новые способы решения проблемы. Одним из них может быть устройство PowerCube Extended USB — это куб с розетками на 4-х сторонах, двумя портами USB на пятой стороне и разъемом для подключения самого девайса к сети — на шестой.

Возможности PowerCube Extended USB

Поскольку это простое устройство, то и функция у него только одна — подключение различных устройств к электрической сети. Благодаря наличию USB портов PowerCube Extended USB позволяет подключить к сети одновременно два любых гаджета для зарядки их аккумуляторов.

В комплекте с PowerCube Extended USB поставляется удлинитель и монтажная платформа. Такая комплектация позволяет установить сам девайс на поверхности стола или любой другой поверхности, чтобы все разъемы были под рукой. Для того, чтобы «кубик» не скользил, и нужна клейкая монтажная платформа. Производитель уверяет, что следов клейкое вещество не оставляет.

Если нужно подключить PowerCube Extended USB прямо к розетке — нужно использовать соответствующий переходник, который тоже есть в комплекте.

Разборка устройства

Розетки и разного рода адаптеры разбирали многие из нас, мы решили разобрать еще и PowerCube Extended USB, чтобы посмотреть, какие детали и материалы производитель использовал для создания своего устройства.

[сверху вниз] Нижняя часть корпуса мультиштекера с платой питания, корпус розетки с опознавательной наклейкой, розеточный модуль (блок), корпус мультиштекера, крышка мультиштекера, шнур с вилкой на конце, корпусы розеток, крепёж платы питания к корпусу мультиштекера, крепёж для устойчивого положения шнура, крышка (для того, чтобы закрыть отверстия болтов).

[Слева направо] Нижняя часть корпуса мультиштекера с платой питания, розеточный модуль (блок), корпус мультиштекера, крышка мультиштекера, шнур с вилкой на конце, корпусы розеток, крепёж платы питания к корпусу мультиштекера, крепёж для устойчивого положения шнура, крышка (для того, чтобы закрыть отверстия болтов).

[Слева] Нижняя часть корпуса мультиштекера с платой питания. На этой плате располагаются соединительные провода и элементы для регулирования и стабилизации напряжения. К корпусу приклеены 2 разъёма USB.

Нижняя часть корпуса мультиштекера с платой питания. На этой плате располагаются соединительные провода и элементы для регулирования и стабилизации напряжения. К корпусу приклеены 2 разъёма USB.

Микрофотография внутренней стороны платы питания мультиштекера.

Сам PowerCube Extended USB может оказаться очень полезным как в офисе, в квартире, так и во время командировки. Его можно использовать и в кафе, например, подключив к Сети одновременно телефон, планшет и ноутбук.

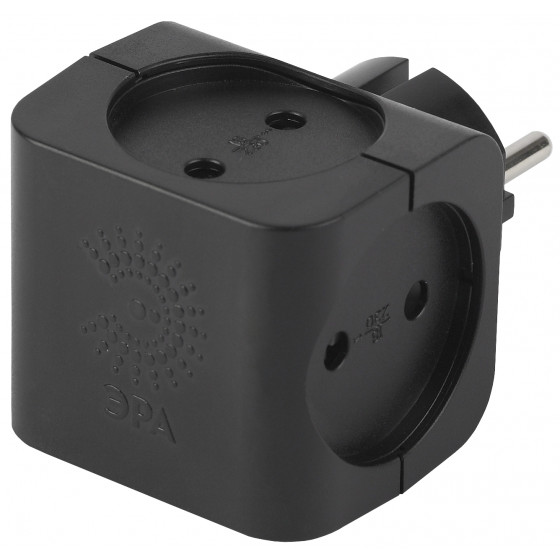

Разветвитель электрический ЭРА SP-4-B на 4 розетки без заземления 16А чёрный

Разветвитель электрический Эра SP-4-B без заземления, 4 розетки, черный. Если в Вашем доме недостаточно розеток, чтобы одновременно подключить несколько электроприборов, то тройник марки Эра станет Вашим надежным помощником. Электрический разветвитель рассчитан на максимальную мощность 16А/3500Вт. Корпус выполнен из ударопрочного и негорючего пластика (поликарбонат). Модель тройника на 16А позволяет подключить мощные бытовые приборы общей нагрузкой до 3500Вт. Не бойтесь включить чайник, обогреватель или микроволновку. Дизайн разработан в России командой Эра Style.

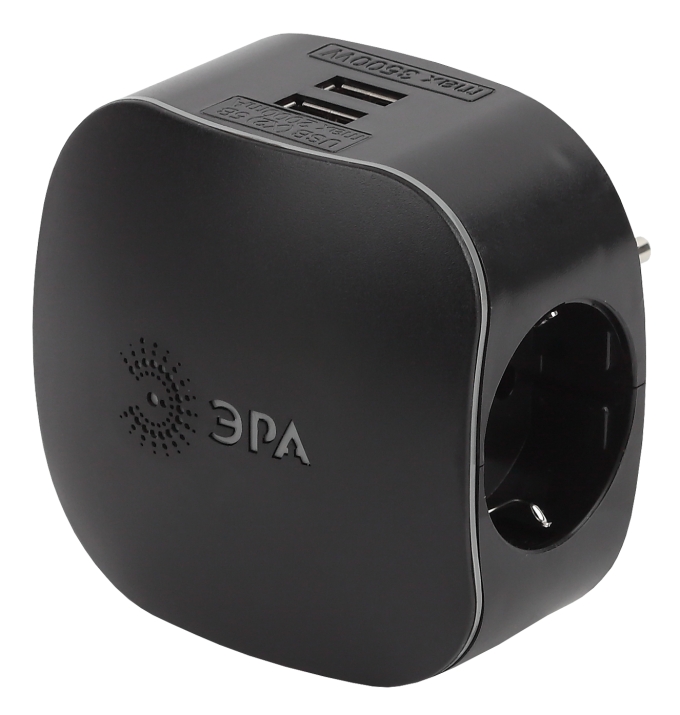

Разветвитель тройник ЭРА 3гн 16А+2хUSB 2100mA c/з/штор. черный SP-3e-USB-BLACK (6/36/720)

Тройник (адаптер) ЭРА с 3-мя розетками и 2-мя USB гнездами для зарядки портативных устройств. Идеален для зарядки мобильных телефонов и планшетов. Незаменим с собой в дороге. Особенно актуален когда в помещении мало источников подключения — можно из одной розетки сделать три и при этом ещё заряжать 2 устройства одновременно через USB. Максимальная мощность USB разъемов: 2100 мА. Разработан в России

Артикул — Б0046364
Код товара — 00059517

• Как купить?
• Доставка
• Гарантия

Процедура покупки товара в нашем Интернет-магазине очень проста и состоит из нескольких шагов.

ВАЖНО. Работаем только с юридическими лицами при заключение договора!

1. Оформление заказа

После выбора товара нажмите кнопку В корзину — товар добавится в вашу корзину.

Далее, если вы закончили выбирать товар, нажмите кнопку ваша корзина.

На странице ваша корзина будут перечислены все выбранные вами товары.

В поле Количество вы можете изменить количество товара для покупки. После изменения количества товара необходимо нажать кнопку Пересчитать для пересчета итоговой суммы заказа.

В колонке Действия над каждым товаром можно произвести следующие действия: либо удалить товар из корзины, либо отложить товар на будущее.

Также можно ввести код скидки в соответствующее поле.

2. Оформление и подтверждение заказа

После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку Оформить заказ.

Копия заказа будет выслана на ваш e-mail, указанный при оформлении заказа.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.

Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.

Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.

3. Оплата и цены

Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.

Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна.

Возможные способы оплаты:

• Наличный расчет
• Безналичный перевод

Интернет-магазин выполняет доставку любого товара своей собственной Службой доставки.

Минимальная сумма доставки по городу Уфа составляет 3500 рублей, за ее пределы минимальную сумму доставки уточняйте у менеджера.

Время доставки

Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.Конфиденциальность ваших регистрационных данных гарантируется.

Доставка выполняется ежедневно с 10:00 до 18:00 часов, в субботу и воскресенье доставки нет. Товары, заказанные вами в субботу и воскресенье, доставляются в понедельник. Время осуществления доставки зависит от времени размещения заказа и наличия товара на складе.

Вы также можете указать любую другую дату доставки, и покупка будет доставлена в удобный вам день. Иная дата доставки, а также дата доставки в населенные пункты области определяется по договоренности с клиентом.

Место доставки

Доставка осуществляется по адресу, указанному при оформлении заказа. Если необходимо доставить товар по иному адресу, необходимо сообщить адрес менеджеру Службы доставки, который свяжется с вами непосредственно после оформления заказа на сайте.

Правила

При доставке вам будут переданы все необходимые документы на покупку: товарный, кассовый чеки. При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации.Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены.

Внимание! Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки товара. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру.При доставке вам заказанного товара проверяйте комплектность доставленного товара, работоспособность товара, соответствие доставленного товара описанию на нашем сайте, также проверьте товар на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются. В случае вопросов, пожеланий и претензий обращайтесь к нам по следующим координатам:

Контактный номер: +7 (347) 287-81-41, +7 (347) 298-04-44 (многоканальный).

Одной из важных составляющих работы нашего интернет-магазина является то, что продаваемые товары сертифицированы и обеспечены фирменной гарантией фирм-производителей.

• документ, подтверждающий покупку (товарная накладная)
• полная комплектация товара

Обращаем также ваше внимание на то, что при получении и оплате заказа покупатель в присутствии курьера обязан проверить комплектацию и внешний вид изделия на предмет отсутствия физических дефектов (царапин, трещин, сколов и т. п.) и полноту комплектации. После отъезда курьера претензии по этим вопросам не принимаются.

Гарантийное обслуживание не производится, если:

• утерян или не заполнен гарантийный талон
• оборудование было поставлено на территорию РФ неофициально
• изделие имеет следы механического повреждения или вскрытия
• нарушены заводские пломбы
• были нарушены условия эксплуатации, транспортировки или хранения
• проводился ремонт лицами, не являющимися сотрудниками авторизованного сервисного центра
• использовались неоригинальные комплектующие

Подробное описание условий предоставления гарантии вы можете найти в документации к приобретенному товару и/или на сайте соответствующего производителя.

Электрический пятерник (разветвитель) + Разборка.

Добрый день!
Неделю назад я получил очень интересную штуку. Вроде тройник, но нет, это симбиоз удлинителя и тройника (пятерника).
Удлинитель позволяет подключать к сети до пяти приборов. Все его розетки расположены на разных гранях «куба», что делает каждую из них совместимой с крупногабаритными блоками питания. Также этот пятерник можно использовать в качестве удлинителя, надо будет приобрести обычный кабель питания (за такую цену могли бы и положить в комплекте).
Доставка просто рекордная, с Гонконга за неделю!

Упаковка выполнена из матового пластика, приятная на ощупь.



Увы, но русского языка на упаковке нет(

Содержимое:

Непонятно зачем в комплекте четыре вида вилок, убрать три и цена уменьшится, думаю это было бы разумно.

Характеристики:
Максимальная нагрузка — 10 А
Максимальная нагрузка — 1500 Вт
Количество розеток — 5
Тип розеток — евростандарт
Заземляющий контакт — Да

Комплектация:

со всех сторон куб 76 мм.

Внешний вид:

Защёлка для вилки.

Вид с кабелем питания:

Девайс имеет предохранитель на 10А:

Сразу скажу, если вздумаете просто так его разобрать, лучше не надо, я его еле собрал, виной всему защита от детей.
Легким движением отщелкиваем панель.


Далее на понадобится бита Т10.

откручиваем четыре болта.

вытаскиваем внутренности.







Розетки имеют защиту от детей.



Толщина заземления:

Толщина контактов:
:


Как я выше говорил, проблема обратной сборки была в защите от детей. Чтобы она не выпадала, я в каждую розетка вставлял вилку, а перед тем как вставить внутренности в корпус и вытащил и придерживал руками.

Тест:

Напомню, предохранитель стоит 10А.
Включаем в сеть:

Подключаем фен:

через пять минут все нормально, корпус не нагрелся, постороннего запаха тоже нет…

подключаем еще один прибор потребляемая мощность уже 2600W:

предохранитель живой.
тяжелая артиллерия — утюг:

на приборе высветилась надпись перегрузка (более 16А, а предохранитель 10А).


Далее делаем КЗ, и как вы думаете, что случилось? выбило автомат. срочно надо менять предохранитель, а то он ничего и не предохраняет.

Итог:

Прибор получился очень стильный и интересный. Заявленные 1500W держит не напрягаясь, а вот с предохранителем косяк, под замену.
Конечно есть пару вопросов к комплектации:
— зачем в комплекте четыре вида вилок?
— почему не положили в комплект кабель питания? А так, придется докупить, чтобы превратить это в удлинитель.

Если есть вопросы, обращайтесь, постараюсь на них ответить.
Всем спасибо за внимание!
Если обзор понравился, не забываем нажать «Обзор понравился»!) Всем добра!
