Умный дисплей — своими руками
Последние пару недель вижу рекламу «умных дисплеев» или чего-то в этом духе. Суть их в том, что это «умная колонка», оснащённая экраном. Ценник по минимуму — что-то от 12000 руб.
Чуть больше года назад я присматривался к подобным девайсам, но только стоили они тогда ещё дороже. И пораскинув мозгами я нашёл гораздо менее затратный вариант сделать такое же «умное» устройство, но с более широкими возможностями. Попользовавшись своей «разработкой» пару месяцев я отчитался о результатах статьёй на helpix.ru , но как вижу, исходя из текущих тенденций, нелишним будет поделиться информацией и с вами, друзья-пикабушники.
«Умные колонки», которые горячо рекламируют Яндекс, Амазон и масса других производителей, может действительно настолько умные, что нам и не снилось, но обладают одним гигантским минусом: кроме звуков от них более ничего не дождёшься. Есть, конечно, прикол в том, чтобы разговаривать с «умной колонкой», получать ответы на вопросы, управлять устройствами «умного дома», но всё это больше похоже на скоропроходящее развлечение. Да и неудобно на слух получать большие объёмы информации. Например, метеопрогноз на неделю.
Примерно год назад появился ещё один класс устройств: «умные экраны/дисплеи». Их не так активно рекламируют (не известно по какой причине), но они, являясь гибридом «умной колонки» и планшета, позволяют получать и визуальную информацию. Среди производителей таких экранов отметились Amazon, Google, Lenovo. Но как отмечают в обзорах, в итоге получается недопланшет и недоколонка. Операционная система с урезанными функциями, «заточенная» под «умные» функции не даёт такой широты возможностей как даже «голый» Android на планшете, да и звук тоже не фонтан. А цены у более-менее приличных моделей начинаются от 200 баксов…
И вот тут меня взяла непонятка: не самые дорогие планшеты стоят вполовину от этих «умных дисплеев». А подержанные — и того дешевле. Почему нужно платить такие безумные деньги, если можно взять простой планшет и установив несколько программ и виджетов установить его на кухне, подключив к розетке?
В интернете нахожу в продаже за 500 (!) рублей 7-дюймовый планшет с полудохлым аккумулятором на 6-м «андроиде». «Ирбисом» зовут. В ломбарде за те же самые 500 рублей купил компактные, но с приличными характеристиками колонки с питанием от USB. И за три сотни докупаю к этой парочке сетевой адаптер с двумя выходами USB — не так много у меня на кухне свободных розеток.
Без прощальных слёз с полочки снимается старый радиоприёмник и отправляется в дальний угол кладовки. И на это место встаёт планшет. Подключаем его к домашнему WiFi и.
Но теперь звук должен быть гораздо лучше. Вопрос — откуда его теперь получать? Можно, конечно, от эфирных радиостанций, но есть вариант и получше: интернет-радио. На телевизор в комнате я установил программу PC-radio, и имею возможность выбирать из почти трёх тысяч радиостанций со всего мира. Устанавливаем её и на планшет. На рабочий стол выводим виджет. Программа имеет бесплатную и платную версии. В платной качество звука лучше.
По правде говоря, всю эту историю с планшетом и колонками инициировал этот самый приёмник «благодаря» отстойному звуку и неудобному управлению. И прожил-то он на этой полочке три года только по причине наличия крупных ярких часов и интересного дизайна.
Первая задача решена. Теперь попробуем превратить планшет в «умный дисплей».

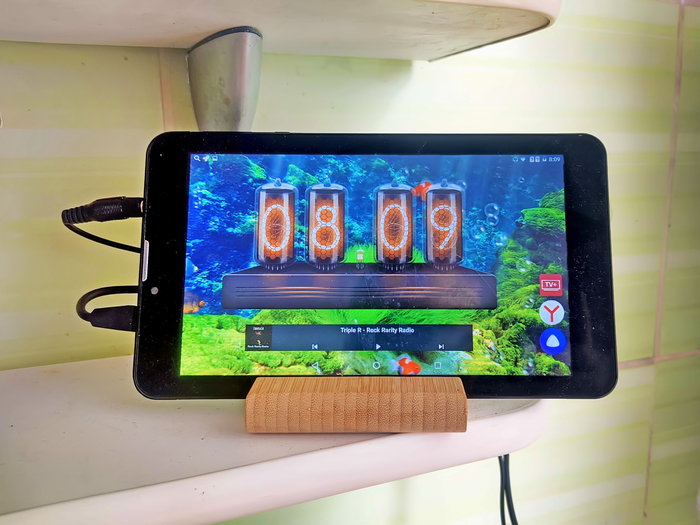

Устанавливаем «Яндекс с Алисой», ярлык «Алисы» выводим на рабочий стол. Ну, здравствуй, «Алиса». Какая у нас там погода на завтра?
Погоду «Алиса» оттарабанивает чётко. Вот только в отличие от «умных» колонок и дисплеев не висит постоянно в памяти, ловя каждое ваше слово, поэтому приходится вызывать её через ярлык с экрана. Также «Алиса», как оказалось, не поддерживает команды типа напомнить о чём-либо когда-либо. Эта возможность присутствует только в «умных» гаджетах. А вот поставить таймер — это пожалуйста.
А вот как-то раз я во время рекламной паузы поскакал на кухню быстренько сделать бутерброды. И не успел уложиться до окончания рекламы! А я так ждал ту информацию, которая должна была прозвучать после неё…
И вот только после этого случая меня озарило: телевизор-то я смотрю через интернет. Так что же мне мешает поставить программу телепрограммы на планшет? И теперь на планшете есть программа ТВ+, позволяющая смотреть эфирные телепередачи через WiFi.
Кстати, ТВ+ на моём телевизоре Xiaomi Mi 4S позволяет смотреть телепередачи в HD качестве, и картинка гораздо лучше чем при приёме через антенну. На дисплее 4К это особенно заметно. Впрочем, на 7 дюймах планшета HD как-то не требуется.
Само собой на планшете можно смотреть ролики с ютьюба. Видеорецепты, например. Можно из браузера смотреть, а можно и отдельную программу поставить.
Хочу предупредить, что планшеты-старички будут тормозить и тупить. Мой планшет меня порой своей медлительностью подбешивает. Так что, чем новее — тем лучше, а минимальной границей я считаю планшеты на 6-м «андроиде». Диагонали 7 дюймов вполне достаточно, Но если захотите поболее — кто ж протестовать-то будет?
Теоретически, можно ещё транслировать на планшет слайд-шоу из фотографий. Можно в качестве заставки какие-нибудь релаксирующие видео крутить. На второй рабочий стол поставить виджет календаря. Нужны напоминания, которые «Алиса» отказывается делать? Поставьте программу «Запоминатор» — и ввод голосом напоминаний вам будет доступен. А, да! Если «умные» лампочки или розетки работают в экосистеме с передачей данных через WiFi, то можно будет установить на планшет общую управляющую программу. На смартфонах же такое прокатывает.
Но мне пока хватает «живых обоев» с аквариумом и часов на рабочем столе: поскольку питается планшет от сети, экран можно не гасить и пользоваться этим преимуществом.
В общем — вот вам поле для экспериментов, и будьте умными, не ведитесь сразу на «умные» гаджеты.
И по прошествии полутора лет эксплуатации такой сборки дополню: весь функционал, описанный выше, работает. Критичных сбоев в работе не обнаружено. Электропитание подаётся на планшет 24/7 — батарея до сих пор не вспучилась, перегрев на корпусе не ощущается.
Но версию андроида однозначно надо брать поновее. На планшет тоже не стоит слишком скупиться. Я-то брал самую дешёвку только потому, что не знал — выйдет ли что-то из этой затеи толковое. По моему мнению — вышло.
Поддержать
111 постов 2K подписчиков
Подписаться Добавить пост
1 год назадСудя по результу, никакой умной колонкой там не пахнет. Стоит говенный старый планшет, на который установили пару приложений, а рассказа на простыню. Умные гаджеты на то и умные, что не из говна и палок, а заточены под конкретный функционал и нет необходимости ни с чем ебаться при их использовании. Для души, так сказать.
раскрыть ветку
1 год назадРезюмируя, ТС обнаружил, что на планшет можно установить нужные приложения и подключить колонки? Или я что-то упускаю?
раскрыть ветку
1 год назадУмной колонки так и не получилось, а получился планшет с программами. Без поддержки постоянного управления голосом смысла в этом крайне мало.
раскрыть ветку
1 год назадярлык «Алисы» выводим на рабочий стол
Что-то не ясно — требуется ли нажимать на ярлык Алисы
Сейчас ТВ на андроиде многие и от планшета в теории вовсе можно отказаться.
Пост потенциально полезный но ИМХО сумбурный.
Проще развернуть HASIO, в нем автоматизации больше и Алиса интегрируется
раскрыть ветку
1 год назад
Почему-то возникла ассоциация — Парень он неплохой, только ссытся и глухой.
раскрыть ветку
Похожие посты
5 месяцев назад
Сам себе игровая консоль: превращаем планшет с нерабочим тачскрином в игровой девайс из 8 кнопок и микроконтроллера
К сожалению, в наше время многие старые, но весьма неплохие по характеристикам гаджеты отправляются напрямую в помойку, и их владельцы не подозревают, что им можно найти применение. Сервер, мультимедийная-станция, да даже просто как TV-приставка — люди в упор не замечают сфер, где старенький планшет мог бы быть полезен. Но как быть, если посвящаешь жизнь портативным гаджетам, кодингу и копанию в железе? Правильно: сделать довольно мощную игровую консоль из старого планшета самому! Сегодня вам расскажу, как я сделал свою портативную приставку из планшета с нерабочим тачскрином, Raspberry Pi Pico и 8 кнопок! За рабочим результатом прячется несколько дней работы: поиск UART на плате, разработка контроллера геймпада на базе RPi Pico, написание приложения-сервиса, которое слушает события и отправляет их в подсистему ввода Linux в обход Android. Интересно? Тогда жду вас под катом!
❯ Мотивация
Прошло уже практически 10 лет с того момента, как у меня появилась моя первая портативная консоль. Несмотря на то, что я был заядлым ПК-игроком, я уже успел посмотреть на PS3 и PSP, но денег на их покупку у меня особо не было, да и к тому времени уже был в наличии Android-планшет. Но к моему 13-летию в 2014 году, когда я ходил и выбирал себе будущий девайс на день рождения, отец и мама решили подарить мне мою первую портативную консоль. Изначально, я уговаривал её купить мне целых два девайса, но бюджет был ограничен 4.000 рублей, а я хотел взять смартфон Fly IQ239 и консоль JXD S601 одновременно:
Однако, увидев здоровую 7-дюймовую консоль в магазине TREC (думаю, жители южной части РФ помнят такой), мама уговорила меня взять именно её, мотивируя это «ну и чего ты будешь тыкаться в этот мелкий экран? Возьми большую». После покупки гаджета, я был доволен: играл какие-то игрушки с ретро-платформ, устанавливал игры на Android, сидел в ВК через Kate Mobile. Что еще нужно было школяру? Однако, планшет прожил у меня недолго: с очередного лага я психанул и ударил по нему кулачком, унеся на тот свет и дисплей и тачскрин. Так консолька и пролежала в подвале около 8 лет. Впрочем, мне продолжали импонировать подобные устройства и в прошлом году я купил и написал про несколько подобных девайсов.
Несколько месяцев назад, мой читатель Кирилл Севостьянов с Хабра прислал мне HTC HD2 в качестве донора и планшет Prestigio PMP7170B3G, который был рабочим, но… у него отказал тачскрин. Я всё думал, чего бы с ним сделать и решил реализовать игровую консольку своими руками из подручных средств. Идея крутилась в голове довольно давно, но реализовал я её только сейчас.
❯ Что нам нужно сделать?
Итак, что должно быть у портативной консоли? Чипсет, дисплей, звук, ОС — это всё нам уже предоставляет планшет. Нам остаётся лишь сделать свой геймпад. Давайте подумаем, что нам будет нужно для того, чтобы его сделать и передавать от него события на планшет:
- Контроллер для геймпада: тут нам подойдет практически любой микроконтроллер, который работает от 3.3в. Выбор большой: Arduino Pro Mini 3.3v, ESP32, RPi Pico. Я остановился на последнем: недавно я взял себе две штучки «пощупать» их — и они мне очень понравились!
- Физический интерфейс: с планшетом нужно как-то общаться. У нас есть три варианта: USB (не факт, что поддержка преобразователей включена в ядре), UART и SPI/I2C на пятачках тачскрина (потребуют написания драйвера т. к. в android-устройствах нет прямого доступа к SPI/I2C из userland’а). Я остановился на UART: его легко найти на большинстве китайских планшетов, а если не получилось — то на помощь может прийти схема платы.
- Программная реализация: как это будет работать? Я решил реализовать геймпад в виде сервиса на Android, который слушает состояния кнопок с UART и «инжектит» события напрямую в драйвер ввода. Таким образом, поддержка нашего геймпада появляется даже в самой системе — можно управлять менюшкой или приложениями как с клавиатуры!
С планом определились, пора начать с программной части: сначала нам обязательно понадобится ROOT-доступ. Его получение на разных девайсах отличается — на prestigio уже был порт CWM и я просто поставил SuperSU. Без ROOT доступа мы не сможем использовать UART!
Теперь нам нужно найти пятачки UART на плате. Разведен он не везде, но в случае устройств на MediaTek — почти всегда, ещё и пятачки подписаны. На моём планшете он нашёлся сразу: был между двух металлических экранов и соответствовал 4-ому каналу UART. Получить к нему доступ можно в /dev/ttyMT3. Я использую ESP32 в качестве UART преобразователя: подпаиваемся к RX/TX, запускаем putty и заходим в adb shell. Определяем бодрейт (скорость) нашего UART порта — на MediaTek он обычно равен 921600, на других чипсетах — 115200. Пытаемся что-то вывести и хоба — мы уже можем «поболтать» с планшетом!
❯ Приложение-сервис
Итак, у нас уже есть доступ к UART и мы можем общаться с планшетом из внешнего мира. Но получить события с кнопок пол дела, нужно их ещё и послать в систему. Для этого есть целых три способа:
- InputManager.injectInputEvent — именно этим методом пользуется команда input, которую вы можете использовать через adb. Но увы, он работает только при наличие разрешения INJECT_EVENTS, который доступен только системным приложениям — находятся они в /system/app и подписаны тем же сертификатом, что и остальная прошивка.
- Модуль uinput дает возможность создать виртуальное устройство ввода и посылать события из userland’а — т. е. из прикладного приложения. У моего планшета было устройство /dev/uinput, но lsmod показывал, что сам модуль не загружен. Так что отметаем — он есть не везде.
- Прямой инжект событий в character устройство — весьма грязный хак, который позволяет инжектить события, не притворяясь системным приложением, но имеет некоторые ограничения. Именно его я и выбрал и о ограничениях ниже.
Сначала нам нужно узнать, какие кнопки поддерживают загруженные устройства ввода в системе. Для этого используем команду getevent -li. Там есть разные устройства ввода, в том числе и тачскрин (если вам нужно симулировать нажатия на экран), мне же подошёл драйвер физических кнопок mtk-kpd. Он занимается обработкой кнопок громкости, включения и т. п. Тут важно обратить внимание на то, что если попытаться послать кнопку, которое устройство не реализует (например пробел), то ничего не произойдет:
Инжект событий я писал на C, т. к. это требовало прямой записи input_event, а в Java прокинул его через Jni. Концепция простая: открываем устройство /dev/input/event2 и посылаем в него события ввода и синхронизации (это обязательно!), которые затем Android читает и обрабатывает:
#include
#include
#include
#include
#include
#include
#include
int uinput;
extern «C» JNIEXPORT void JNICALL Java_com_monobogdan_inputservicebridge_InputNative_init(JNIEnv *env, jclass clazz)
uinput = open(«/dev/input/event2», O_WRONLY);
__android_log_print(ANDROID_LOG_DEBUG , «Test», uinput >= 0 ? «Open event OK» : «Failed to open event»); >
void emit(int fd, int type, int code, int val)
struct input_event ie; ie.type = type;
ie.code = code; ie.value = val;
ie.time.tv _sec = 0;
ie.time.tv _usec = 0;
write(fd, &ie, sizeof(ie)); >
extern «C» JNIEXPORT void JNICALL Java_com_monobogdan_inputservicebridge_InputNative_sendKeyEvent(JNIEnv *env, jclass clazz, jint key_code, jboolean pressed)
__android_log_print(ANDROID_LOG_DEBUG , «Test», «Send»);
emit(uinput, EV_KEY, key_code, (bool)pressed ? 1 : 0);
emit(uinput, EV_SYN, SYN_REPORT, 0);
>
Основной обработкой занимается сервис, который я реализовал в отдельном потоке: он слушает события с UART и посылает соответствующие изменения состояния через sendKeyEvent. На вход приходят простые сообщения вида:
U L где U/D — нажато, не нажато, а L — однобайтовый идентификатор кнопки. В случае L — это влево, R — вправо и т. п. Вся доступная раскладка хранится в словаре. Причём само чтение из UART реализовано костылем с чтением «чужого» stdout, т. к. android-приложения не умеют сами по себе работать с root правами. В теории, это могло дать неприятный оверхед, но на практике никакого серьезного инпут лага это не создает. Не забываем сделать устройство event записываемым — ставим ему права 777:
package com.monobogdan.inputservicebridge;
public class InputListener extends Service
private static final int tty = 3;
private InputManager iManager;
private Map keyMap;
private Method injectMethod;
private Process runAsRoot(String cmd)
try
return Runtime.getRuntime().exec(new String[] < "su", "-c", cmd >);
>
catch (IOException e)
e.printStackTrace();
return null;
>
>
@override
public void onCreate()
super.onCreate();
// According to linux key map (input-event-codes.h)
keyMap = new HashMap<>();
keyMap.put(‘U’, 103);
keyMap.put(‘D’, 108);
keyMap.put(‘L’, 105);
keyMap.put(‘R’, 106);
keyMap.put(‘E’, 115);
keyMap.put(‘B’, 158);
keyMap.put(‘A’, 232);
keyMap.put(‘C’, 212);
InputNative.init();
try
runAsRoot(«chmod 777 /dev/input/event2»).waitFor();
> catch (InterruptedException e)
throw new RuntimeException(e);
>
Executors.newSingleThreadExecutor().execute(new Runnable()
@override
public void run()
Process proc = runAsRoot(«cat /dev/ttyMT» + tty);
BufferedReader reader = new BufferedReader(new InputStreamReader(proc.getInputStream()));
while(true)
try
String line = reader.readLine();
if(line != null && line.length() > 0)
Log.i(«Hi», «run: » + line);
boolean pressing = line.charAt(0) == ‘D’;
int keyCode = keyMap.get(line.charAt(2));
Log.i(«TAG», «run: » + keyCode);
InputNative.sendKeyEvent(keyCode, pressing);
>
>
catch(IOException e)
e.printStackTrace();
>
/*try
Thread.sleep(1000 / 30);
> catch (InterruptedException e)
e.printStackTrace();
>*/
>
>
>);
>
@override
public IBinder onBind(Intent intent)
return null;
>
>
Таким образом, если мы отправляем с ПК «D L» — система считает, что мы зажали стрелку влево, а U L — считает что мы отпустили. Но если mtk-kpd поддерживает стрелки и еще некоторые действия без каких либо проблем, то enter в список обрабатываемых кнопок не входит: придется мудрить! И тут нам приходит на помощь механизм трансляции кодов кнопок в действия: они хранятся в специальных файлах .kl в /system/usr/keylayout/. Я назначил DPAD_CENTER на… кнопку регулировки громкости звука! Ну, а почему бы и нет. 🙂 Таким образом можно переназначить уже имеющиеся кнопки громкости на, например, start/select.
❯ Геймпад
После того, как сервис был готов и отлажен, нужно было реализовать хардварную часть проекта — сам геймпад. В качестве контроллера я, как уже говорил, выбрал Raspberry Pi Pico на базе МК RP2040 — бодреньком контроллере с двумя ARM Cortex-M0 ядрами. Стоит копейки, а в отличии от ESP’шек, его SDK не такое перегруженное и выглядит более приближенным к bare-metal.
На данный момент, я решил развести все кнопки на бредборде — макетной плате без пайки, т. к. макеток для пайки у меня под рукой не было. Сделал примитивный геймпад:
Развел на соответствующие GPIO:
И написал примитивную прошивку, которая отслеживает состояние кнопок. В прошивке точно так же есть словарь, задающий ассоциацию между физическими пинами и «виртуальными» кнопками. При нажатии или отжатии кнопки, программа изменяет стейт и отсылает новое состояние планшету.
Собираем всё вместе и тестируем. Хоба, всё работает, мы можем перемещаться по менюшке используя наш геймпад!
А почему бы не попробовать поиграть в какую-нибудь игру? Ну мы же консоль вроде делаем: берём эмулятор NES, биндим кнопки в настройках и наслаждаемся игрой в Марио!
❯ Заключение
Реализация этого проекта заняла у меня не так уж и много времени: всего около 3-х дней работы по вечерам. Вероятно кто-то спросит: «а чего ты просто Bluetooth геймпад не купил?». Так это не прикольно ведь. Гораздо приятнее играть в девайс, к которому ты приложил руку сам. Более того, не у всех старых планшетов есть BT. Обошёлся на данной стадии проект недорого: планшет мне подарили бесплатно (точно также у вас дома может лежать подобный), RPi Pico — 350 рублей, кнопки по 10 рублей/штучка.
В целом, я сам по себе обожаю копаться в различных железках и их софтварной части (вспомнить хотя-бы статью про перекомпиляциюu-boot из вендорских исходников для нонейм консоли), а созидать что-то свое вообще вызывает какие-то нереальные всплески эндорфина — оно и понятно! 🙂
Однако несмотря на то, что мы уже имеем рабочий «прототип», проект далёк от завершения: я намерен довести его до конца и окончательно перевоплотить старый планшет в автономную игровую консоль (и рассказать об этом во второй части статьи). Для этого мне понадобится распечатать корпус и кнопки на 3D-принтере. К сожалению, у меня в городе ни у кого особо нет 3D-принтеров, поэтому начну копить на Ender 3, а от вас, читателей, с удовольствием почитаю мнение в комментариях и советы касательно выбора принтера!
Статья подготовлена при поддержке TimeWeb Cloud. Подписывайтесь на меня и @Timeweb.Cloud, чтобы не пропускать еженедельные статьи про моддинг различных гаджетов!
Умный дисплей — своими руками
Последние пару недель вижу рекламу «умных дисплеев» или чего-то в этом духе. Суть их в том, что это «умная колонка», оснащённая экраном. Ценник по минимуму — что-то от 12000 руб.
Чуть больше года назад я присматривался к подобным девайсам, но только стоили они тогда ещё дороже. И пораскинув мозгами я нашёл гораздо менее затратный вариант сделать такое же «умное» устройство, но с более широкими возможностями. Попользовавшись своей «разработкой» пару месяцев я отчитался о результатах статьёй на helpix.ru , но как вижу, исходя из текущих тенденций, нелишним будет поделиться информацией и с вами, друзья-пикабушники.
«Умные колонки», которые горячо рекламируют Яндекс, Амазон и масса других производителей, может действительно настолько умные, что нам и не снилось, но обладают одним гигантским минусом: кроме звуков от них более ничего не дождёшься. Есть, конечно, прикол в том, чтобы разговаривать с «умной колонкой», получать ответы на вопросы, управлять устройствами «умного дома», но всё это больше похоже на скоропроходящее развлечение. Да и неудобно на слух получать большие объёмы информации. Например, метеопрогноз на неделю.
Примерно год назад появился ещё один класс устройств: «умные экраны/дисплеи». Их не так активно рекламируют (не известно по какой причине), но они, являясь гибридом «умной колонки» и планшета, позволяют получать и визуальную информацию. Среди производителей таких экранов отметились Amazon, Google, Lenovo. Но как отмечают в обзорах, в итоге получается недопланшет и недоколонка. Операционная система с урезанными функциями, «заточенная» под «умные» функции не даёт такой широты возможностей как даже «голый» Android на планшете, да и звук тоже не фонтан. А цены у более-менее приличных моделей начинаются от 200 баксов…
И вот тут меня взяла непонятка: не самые дорогие планшеты стоят вполовину от этих «умных дисплеев». А подержанные — и того дешевле. Почему нужно платить такие безумные деньги, если можно взять простой планшет и установив несколько программ и виджетов установить его на кухне, подключив к розетке?
В интернете нахожу в продаже за 500 (!) рублей 7-дюймовый планшет с полудохлым аккумулятором на 6-м «андроиде». «Ирбисом» зовут. В ломбарде за те же самые 500 рублей купил компактные, но с приличными характеристиками колонки с питанием от USB. И за три сотни докупаю к этой парочке сетевой адаптер с двумя выходами USB — не так много у меня на кухне свободных розеток.
Без прощальных слёз с полочки снимается старый радиоприёмник и отправляется в дальний угол кладовки. И на это место встаёт планшет. Подключаем его к домашнему WiFi и.

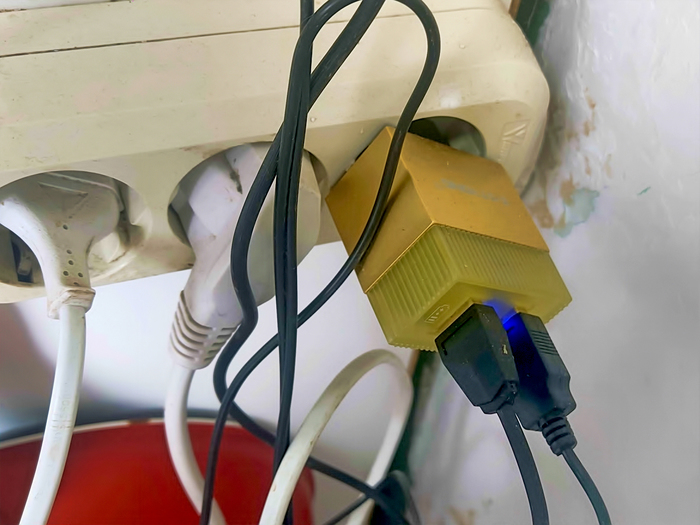

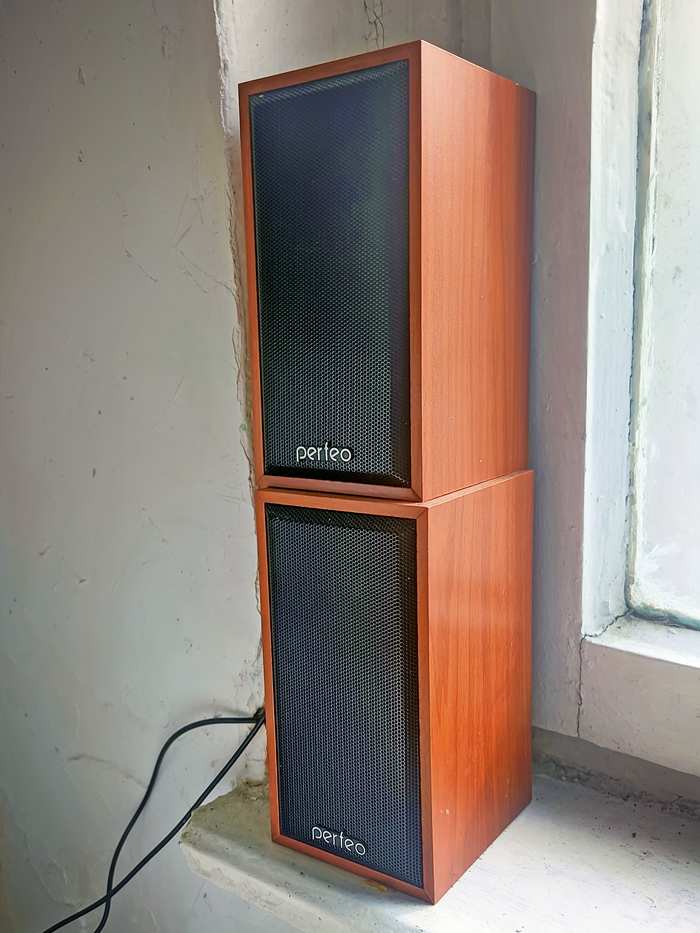

Но теперь звук должен быть гораздо лучше. Вопрос — откуда его теперь получать? Можно, конечно, от эфирных радиостанций, но есть вариант и получше: интернет-радио. На телевизор в комнате я установил программу PC-radio, и имею возможность выбирать из почти трёх тысяч радиостанций со всего мира. Устанавливаем её и на планшет. На рабочий стол выводим виджет. Программа имеет бесплатную и платную версии. В платной качество звука лучше.
По правде говоря, всю эту историю с планшетом и колонками инициировал этот самый приёмник «благодаря» отстойному звуку и неудобному управлению. И прожил-то он на этой полочке три года только по причине наличия крупных ярких часов и интересного дизайна.
Первая задача решена. Теперь попробуем превратить планшет в «умный дисплей».
Устанавливаем «Яндекс с Алисой», ярлык «Алисы» выводим на рабочий стол. Ну, здравствуй, «Алиса». Какая у нас там погода на завтра?
Погоду «Алиса» оттарабанивает чётко. Вот только в отличие от «умных» колонок и дисплеев не висит постоянно в памяти, ловя каждое ваше слово, поэтому приходится вызывать её через ярлык с экрана. Также «Алиса», как оказалось, не поддерживает команды типа напомнить о чём-либо когда-либо. Эта возможность присутствует только в «умных» гаджетах. А вот поставить таймер — это пожалуйста.
А вот как-то раз я во время рекламной паузы поскакал на кухню быстренько сделать бутерброды. И не успел уложиться до окончания рекламы! А я так ждал ту информацию, которая должна была прозвучать после неё…
И вот только после этого случая меня озарило: телевизор-то я смотрю через интернет. Так что же мне мешает поставить программу телепрограммы на планшет? И теперь на планшете есть программа ТВ+, позволяющая смотреть эфирные телепередачи через WiFi.
Кстати, ТВ+ на моём телевизоре Xiaomi Mi 4S позволяет смотреть телепередачи в HD качестве, и картинка гораздо лучше чем при приёме через антенну. На дисплее 4К это особенно заметно. Впрочем, на 7 дюймах планшета HD как-то не требуется.
Само собой на планшете можно смотреть ролики с ютьюба. Видеорецепты, например. Можно из браузера смотреть, а можно и отдельную программу поставить.
Хочу предупредить, что планшеты-старички будут тормозить и тупить. Мой планшет меня порой своей медлительностью подбешивает. Так что, чем новее — тем лучше, а минимальной границей я считаю планшеты на 6-м «андроиде». Диагонали 7 дюймов вполне достаточно, Но если захотите поболее — кто ж протестовать-то будет?
Теоретически, можно ещё транслировать на планшет слайд-шоу из фотографий. Можно в качестве заставки какие-нибудь релаксирующие видео крутить. На второй рабочий стол поставить виджет календаря. Нужны напоминания, которые «Алиса» отказывается делать? Поставьте программу «Запоминатор» — и ввод голосом напоминаний вам будет доступен. А, да! Если «умные» лампочки или розетки работают в экосистеме с передачей данных через WiFi, то можно будет установить на планшет общую управляющую программу. На смартфонах же такое прокатывает.
Но мне пока хватает «живых обоев» с аквариумом и часов на рабочем столе: поскольку питается планшет от сети, экран можно не гасить и пользоваться этим преимуществом.
В общем — вот вам поле для экспериментов, и будьте умными, не ведитесь сразу на «умные» гаджеты.
И по прошествии полутора лет эксплуатации такой сборки дополню: весь функционал, описанный выше, работает. Критичных сбоев в работе не обнаружено. Электропитание подаётся на планшет 24/7 — батарея до сих пор не вспучилась, перегрев на корпусе не ощущается.
Но версию андроида однозначно надо брать поновее. На планшет тоже не стоит слишком скупиться. Я-то брал самую дешёвку только потому, что не знал — выйдет ли что-то из этой затеи толковое. По моему мнению — вышло.
Поддержать
111 постов 2K подписчиков
Подписаться Добавить пост
1 год назадЛишний абзац убери
раскрыть ветку (1)
1 год назадУбрал. Спасибо за подсказку.
1 год назад
Два раза одно и тоже написал ты
раскрыть ветку (1)
1 год назад
1 год назадНу, руками запускать такое себе.
Проще нативный браузер держать, там оно активируется самораскрыть ветку (1)
1 год назадТкнуть в иконку на рабочем столе планшета — не вот уж большая проблема.
Я считаю — лучше я буду управлять «помощником», а не он мной.
1 год назад
Если уж управление умным домом,то на планшет надо mqtt сервер ставить.Чтоб по mqtt управлять.
раскрыть ветку (1)
1 год назадДа, нужно. Тем, кто будет управлять через планшет IoT.
У меня ни умных розеток, ни умных лампочек пока не предвидится. А пылесосом и со смартфона управлять не в напряг.
1 год назад
Судя по результу, никакой умной колонкой там не пахнет. Стоит говенный старый планшет, на который установили пару приложений, а рассказа на простыню. Умные гаджеты на то и умные, что не из говна и палок, а заточены под конкретный функционал и нет необходимости ни с чем ебаться при их использовании. Для души, так сказать.
раскрыть ветку (1)
1 год назадГовённый, старый — да. И я объяснил почему он именно такой. Читай внимательнее.
И рекомендую самому попробовать те «умные» гаджеты, которые на фабрике собраны. После этого уже сравнивать их функционал с «говном и палками».
И да, от умной колонки не дождаться таких возможностей, которые даёт мой вариант. Не могёт-с. 😀
показать ответы
1 год назадярлык «Алисы» выводим на рабочий стол
Что-то не ясно — требуется ли нажимать на ярлык Алисы
Сейчас ТВ на андроиде многие и от планшета в теории вовсе можно отказаться.
Пост потенциально полезный но ИМХО сумбурный.
Проще развернуть HASIO, в нем автоматизации больше и Алиса интегрируется
раскрыть ветку (1)
1 год назадДа, «Алису» запускаю принудительно, через ярлык. А в целом, от «Алисы» я не в восторге.
Но хочу предостеречь от прямого сравнения планшета и смартфона с телевизором. В телевизорах андроид мощно так урезан по функционалу.
показать ответы
1 год назадПовторение- мать учения!
После третьего раза мы точно знаем, что:»Но теперь звук должен быть гораздо лучше. Вопрос — откуда его теперь получать? Можно, конечно, от эфирных радиостанций, но есть вариант и получше: интернет-радио. На телевизор в комнате я установил программу PC-radio, и имею возможность выбирать из почти трёх тысяч радиостанций со всего мира. Устанавливаем её и на планшет. На рабочий стол выводим виджет. Программа имеет бесплатную и платную версии. В платной качество звука лучше.»
раскрыть ветку (1)
1 год назадПовтори ещё раз.
Может после этого повтора будет понятно что за претензия.
показать ответы
1 год назадТы из говна и палок собрал конструкцию, которая даже тебя самого не устраивает. И ты ещё удивляешься на реакцию?
Ок. Ты молодец! Собрал мега девайс! Запускай его в производство! Станешь миллионером!
Так лучше?раскрыть ветку (1)
1 год назадНо ты и до такого даже не додумался.
И с чего ты взял, что я удивляюсь на реакцию?1 год назад
Умной колонки так и не получилось, а получился планшет с программами. Без поддержки постоянного управления голосом смысла в этом крайне мало.
раскрыть ветку (1)
1 год назадУ меня и не было цели сделать умную колонку.
Я хотел сделать умный планшет. И под мои задачи проект работает.Единственно, я не мог предположить какая будет производительность у такого дешёвого планшета при работе с Алисой, но в целом для меня Алиса не особо-то и нужна.
В остальном — музыку играет, видео показывает, в инет выходит. Больше от него я ничего не требую.
показать ответы
1 год назадДа просто просто поразительно, как можно разъелозить такую элементарщину. Думаю, в этой жизни тебя ждет еще много удивительного. Дерзай!
раскрыть ветку (1)
1 год назадЯ каждый день столько удивительного наблюдаю в разных сферах моих профессиональных навыков, что попросил бы не желать мне излишнего.
И вот мне удивительно в вашем ответе: типа 90% людей вокруг нас прекрасно знают о том, что можно сделать так же как я описал? И 70% из них уже так сделали?
Мы с вами, похоже, живём в разных мирах.
98% моих клиентов даже не подозревают о том, что есть свободное вещание интернет-ТВ, которое можно смотреть не покупая дополнительные «пакеты» от провайдера. Что для просмотра телепрограмм достаточно только подключения к интернету.
1 год назад
Мда. Я понял ваше мнение и отношение к данному вопросу. Не вижу смысла продолжать разговор
раскрыть ветку (1)
1 год назадЯ считаю, это хорошо, когда у читателя не остаётся вопросов относительно темы статьи. И, конечно, нет смысла продолжать обсуждение если всё понятно.
Забегайте в комментарии, если будет возможность. У меня это не последняя статья, обсудим новые по мере поступления. 🙂1 год назад
Тут уже спор о вкусе фломастеров. На этот случай станцию можно подключить как блютуз колонку и слушать что душе угодно.
раскрыть ветку (1)
1 год назадТак нахер я буду платить деньги за станцию, если я могу купить просто блютуз-колонку!? Уж на неё-то я без проблембуду транслировать музыку из своей коллекции, и не париться о контенте. Но — только музыку.
Ещё раз объясняю суть: «умный дисплей» (и колонка) завязан исключительно на софт и контент производителя и «партнёров». Будешь жрать то что дадут. На планшет ты можешь установить любые программы, которые позволят реализовать в разы больше всяких возможностей.
показать ответы
1 год назадПожалуй не соглашусь. У самого Яндекс станция которая подключена к телевизору, все гораздо удобнее чем у вас, в по функционалу не хуже.
раскрыть ветку (1)
1 год назадЯндекс-станция + телевизор — это примерно похоже, но несопоставимо с моим вариантом и свободой выбора, который он даёт.
Яндекс-станция не даст вам слушать ту радиостанцию, которая выдаёт в эфир музыку, которая вам нравится. Она будет подбирать вам музыку по своему «алгоритму». А мне этот «алгортим» нифига не нравится. Ну невозможно этой санции объясгить что не хочу я слушать «Нирвану» или «перчиков». Каждые полчаса приходится командовать заново.
А интернет-радиостанции — я подобрал 3 штуки, и если не нравится их текущий плейлист — переключился на другую. Вы просто не пробовали так делать. А я — на себе попробовал. И утверждаю, что навязываемый «умными колонками» репертуар — отстой.
показать ответы
1 год назадРезюмируя, ТС обнаружил, что на планшет можно установить нужные приложения и подключить колонки? Или я что-то упускаю?
раскрыть ветку (1)
1 год назадНет, всё правильно.
Только отдельные охочие до денег бренды хотят слупить с людей деньги за вот такую фигню. И — нехилые деньги.
А можно всё сделать гораздо дешевле и с большим функционалом.
(Извини, что приходится снова и вкратце объяснять суть статьи. По-видимому, с длинными текстами у тебя не ладится)показать ответы
1 год назад
Не забывайте про удобство пользования, ограничения для детей и т.д.
раскрыть ветку (1)
1 год назадНикакого удобства пользования колонками я не обнаружил. Пользовал их — туфта полная.
А с детьми — вообще проблем не вижу. Что тут может быть не так?
показать ответы
1 год назад
Почему-то возникла ассоциация — Парень он неплохой, только ссытся и глухой.
раскрыть ветку (1)
1 год назадСудя по твоим постам и комментариям, ты внезапно в зеркало посмотрелся. Вот и навеяло.
показать ответы
Похожие посты
5 месяцев назадСам себе игровая консоль: превращаем планшет с нерабочим тачскрином в игровой девайс из 8 кнопок и микроконтроллера
К сожалению, в наше время многие старые, но весьма неплохие по характеристикам гаджеты отправляются напрямую в помойку, и их владельцы не подозревают, что им можно найти применение. Сервер, мультимедийная-станция, да даже просто как TV-приставка — люди в упор не замечают сфер, где старенький планшет мог бы быть полезен. Но как быть, если посвящаешь жизнь портативным гаджетам, кодингу и копанию в железе? Правильно: сделать довольно мощную игровую консоль из старого планшета самому! Сегодня вам расскажу, как я сделал свою портативную приставку из планшета с нерабочим тачскрином, Raspberry Pi Pico и 8 кнопок! За рабочим результатом прячется несколько дней работы: поиск UART на плате, разработка контроллера геймпада на базе RPi Pico, написание приложения-сервиса, которое слушает события и отправляет их в подсистему ввода Linux в обход Android. Интересно? Тогда жду вас под катом!
❯ Мотивация
Прошло уже практически 10 лет с того момента, как у меня появилась моя первая портативная консоль. Несмотря на то, что я был заядлым ПК-игроком, я уже успел посмотреть на PS3 и PSP, но денег на их покупку у меня особо не было, да и к тому времени уже был в наличии Android-планшет. Но к моему 13-летию в 2014 году, когда я ходил и выбирал себе будущий девайс на день рождения, отец и мама решили подарить мне мою первую портативную консоль. Изначально, я уговаривал её купить мне целых два девайса, но бюджет был ограничен 4.000 рублей, а я хотел взять смартфон Fly IQ239 и консоль JXD S601 одновременно:
Однако, увидев здоровую 7-дюймовую консоль в магазине TREC (думаю, жители южной части РФ помнят такой), мама уговорила меня взять именно её, мотивируя это «ну и чего ты будешь тыкаться в этот мелкий экран? Возьми большую». После покупки гаджета, я был доволен: играл какие-то игрушки с ретро-платформ, устанавливал игры на Android, сидел в ВК через Kate Mobile. Что еще нужно было школяру? Однако, планшет прожил у меня недолго: с очередного лага я психанул и ударил по нему кулачком, унеся на тот свет и дисплей и тачскрин. Так консолька и пролежала в подвале около 8 лет. Впрочем, мне продолжали импонировать подобные устройства и в прошлом году я купил и написал про несколько подобных девайсов.
Несколько месяцев назад, мой читатель Кирилл Севостьянов с Хабра прислал мне HTC HD2 в качестве донора и планшет Prestigio PMP7170B3G, который был рабочим, но… у него отказал тачскрин. Я всё думал, чего бы с ним сделать и решил реализовать игровую консольку своими руками из подручных средств. Идея крутилась в голове довольно давно, но реализовал я её только сейчас.
❯ Что нам нужно сделать?
Итак, что должно быть у портативной консоли? Чипсет, дисплей, звук, ОС — это всё нам уже предоставляет планшет. Нам остаётся лишь сделать свой геймпад. Давайте подумаем, что нам будет нужно для того, чтобы его сделать и передавать от него события на планшет:
- Контроллер для геймпада: тут нам подойдет практически любой микроконтроллер, который работает от 3.3в. Выбор большой: Arduino Pro Mini 3.3v, ESP32, RPi Pico. Я остановился на последнем: недавно я взял себе две штучки «пощупать» их — и они мне очень понравились!
- Физический интерфейс: с планшетом нужно как-то общаться. У нас есть три варианта: USB (не факт, что поддержка преобразователей включена в ядре), UART и SPI/I2C на пятачках тачскрина (потребуют написания драйвера т. к. в android-устройствах нет прямого доступа к SPI/I2C из userland’а). Я остановился на UART: его легко найти на большинстве китайских планшетов, а если не получилось — то на помощь может прийти схема платы.
- Программная реализация: как это будет работать? Я решил реализовать геймпад в виде сервиса на Android, который слушает состояния кнопок с UART и «инжектит» события напрямую в драйвер ввода. Таким образом, поддержка нашего геймпада появляется даже в самой системе — можно управлять менюшкой или приложениями как с клавиатуры!
С планом определились, пора начать с программной части: сначала нам обязательно понадобится ROOT-доступ. Его получение на разных девайсах отличается — на prestigio уже был порт CWM и я просто поставил SuperSU. Без ROOT доступа мы не сможем использовать UART!
Теперь нам нужно найти пятачки UART на плате. Разведен он не везде, но в случае устройств на MediaTek — почти всегда, ещё и пятачки подписаны. На моём планшете он нашёлся сразу: был между двух металлических экранов и соответствовал 4-ому каналу UART. Получить к нему доступ можно в /dev/ttyMT3. Я использую ESP32 в качестве UART преобразователя: подпаиваемся к RX/TX, запускаем putty и заходим в adb shell. Определяем бодрейт (скорость) нашего UART порта — на MediaTek он обычно равен 921600, на других чипсетах — 115200. Пытаемся что-то вывести и хоба — мы уже можем «поболтать» с планшетом!
❯ Приложение-сервис
Итак, у нас уже есть доступ к UART и мы можем общаться с планшетом из внешнего мира. Но получить события с кнопок пол дела, нужно их ещё и послать в систему. Для этого есть целых три способа:
- InputManager.injectInputEvent — именно этим методом пользуется команда input, которую вы можете использовать через adb. Но увы, он работает только при наличие разрешения INJECT_EVENTS, который доступен только системным приложениям — находятся они в /system/app и подписаны тем же сертификатом, что и остальная прошивка.
- Модуль uinput дает возможность создать виртуальное устройство ввода и посылать события из userland’а — т. е. из прикладного приложения. У моего планшета было устройство /dev/uinput, но lsmod показывал, что сам модуль не загружен. Так что отметаем — он есть не везде.
- Прямой инжект событий в character устройство — весьма грязный хак, который позволяет инжектить события, не притворяясь системным приложением, но имеет некоторые ограничения. Именно его я и выбрал и о ограничениях ниже.
Сначала нам нужно узнать, какие кнопки поддерживают загруженные устройства ввода в системе. Для этого используем команду getevent -li. Там есть разные устройства ввода, в том числе и тачскрин (если вам нужно симулировать нажатия на экран), мне же подошёл драйвер физических кнопок mtk-kpd. Он занимается обработкой кнопок громкости, включения и т. п. Тут важно обратить внимание на то, что если попытаться послать кнопку, которое устройство не реализует (например пробел), то ничего не произойдет:
Инжект событий я писал на C, т. к. это требовало прямой записи input_event, а в Java прокинул его через Jni. Концепция простая: открываем устройство /dev/input/event2 и посылаем в него события ввода и синхронизации (это обязательно!), которые затем Android читает и обрабатывает:
#include
#include
#include
#include
#include
#include
#include
int uinput;
extern «C» JNIEXPORT void JNICALL Java_com_monobogdan_inputservicebridge_InputNative_init(JNIEnv *env, jclass clazz)
uinput = open(«/dev/input/event2», O_WRONLY);
__android_log_print(ANDROID_LOG_DEBUG , «Test», uinput >= 0 ? «Open event OK» : «Failed to open event»); >
void emit(int fd, int type, int code, int val)
struct input_event ie; ie.type = type;
ie.code = code; ie.value = val;
ie.time.tv _sec = 0;
ie.time.tv _usec = 0;
write(fd, &ie, sizeof(ie)); >
extern «C» JNIEXPORT void JNICALL Java_com_monobogdan_inputservicebridge_InputNative_sendKeyEvent(JNIEnv *env, jclass clazz, jint key_code, jboolean pressed)
__android_log_print(ANDROID_LOG_DEBUG , «Test», «Send»);
emit(uinput, EV_KEY, key_code, (bool)pressed ? 1 : 0);
emit(uinput, EV_SYN, SYN_REPORT, 0);
>
Основной обработкой занимается сервис, который я реализовал в отдельном потоке: он слушает события с UART и посылает соответствующие изменения состояния через sendKeyEvent. На вход приходят простые сообщения вида:
U L где U/D — нажато, не нажато, а L — однобайтовый идентификатор кнопки. В случае L — это влево, R — вправо и т. п. Вся доступная раскладка хранится в словаре. Причём само чтение из UART реализовано костылем с чтением «чужого» stdout, т. к. android-приложения не умеют сами по себе работать с root правами. В теории, это могло дать неприятный оверхед, но на практике никакого серьезного инпут лага это не создает. Не забываем сделать устройство event записываемым — ставим ему права 777:
package com.monobogdan.inputservicebridge;
public class InputListener extends Service
private static final int tty = 3;
private InputManager iManager;
private Map keyMap;
private Method injectMethod;
private Process runAsRoot(String cmd)
try
return Runtime.getRuntime().exec(new String[] < "su", "-c", cmd >);
>
catch (IOException e)
e.printStackTrace();
return null;
>
>
@override
public void onCreate()
super.onCreate();
// According to linux key map (input-event-codes.h)
keyMap = new HashMap<>();
keyMap.put(‘U’, 103);
keyMap.put(‘D’, 108);
keyMap.put(‘L’, 105);
keyMap.put(‘R’, 106);
keyMap.put(‘E’, 115);
keyMap.put(‘B’, 158);
keyMap.put(‘A’, 232);
keyMap.put(‘C’, 212);
InputNative.init();
try
runAsRoot(«chmod 777 /dev/input/event2»).waitFor();
> catch (InterruptedException e)
throw new RuntimeException(e);
>
Executors.newSingleThreadExecutor().execute(new Runnable()
@override
public void run()
Process proc = runAsRoot(«cat /dev/ttyMT» + tty);
BufferedReader reader = new BufferedReader(new InputStreamReader(proc.getInputStream()));
while(true)
try
String line = reader.readLine();
if(line != null && line.length() > 0)
Log.i(«Hi», «run: » + line);
boolean pressing = line.charAt(0) == ‘D’;
int keyCode = keyMap.get(line.charAt(2));
Log.i(«TAG», «run: » + keyCode);
InputNative.sendKeyEvent(keyCode, pressing);
>
>
catch(IOException e)
e.printStackTrace();
>
/*try
Thread.sleep(1000 / 30);
> catch (InterruptedException e)
e.printStackTrace();
>*/
>
>
>);
>
@override
public IBinder onBind(Intent intent)
return null;
>
>
Таким образом, если мы отправляем с ПК «D L» — система считает, что мы зажали стрелку влево, а U L — считает что мы отпустили. Но если mtk-kpd поддерживает стрелки и еще некоторые действия без каких либо проблем, то enter в список обрабатываемых кнопок не входит: придется мудрить! И тут нам приходит на помощь механизм трансляции кодов кнопок в действия: они хранятся в специальных файлах .kl в /system/usr/keylayout/. Я назначил DPAD_CENTER на… кнопку регулировки громкости звука! Ну, а почему бы и нет. 🙂 Таким образом можно переназначить уже имеющиеся кнопки громкости на, например, start/select.
❯ Геймпад
После того, как сервис был готов и отлажен, нужно было реализовать хардварную часть проекта — сам геймпад. В качестве контроллера я, как уже говорил, выбрал Raspberry Pi Pico на базе МК RP2040 — бодреньком контроллере с двумя ARM Cortex-M0 ядрами. Стоит копейки, а в отличии от ESP’шек, его SDK не такое перегруженное и выглядит более приближенным к bare-metal.
На данный момент, я решил развести все кнопки на бредборде — макетной плате без пайки, т. к. макеток для пайки у меня под рукой не было. Сделал примитивный геймпад:
Развел на соответствующие GPIO:
И написал примитивную прошивку, которая отслеживает состояние кнопок. В прошивке точно так же есть словарь, задающий ассоциацию между физическими пинами и «виртуальными» кнопками. При нажатии или отжатии кнопки, программа изменяет стейт и отсылает новое состояние планшету.
Собираем всё вместе и тестируем. Хоба, всё работает, мы можем перемещаться по менюшке используя наш геймпад!
А почему бы не попробовать поиграть в какую-нибудь игру? Ну мы же консоль вроде делаем: берём эмулятор NES, биндим кнопки в настройках и наслаждаемся игрой в Марио!
❯ Заключение
Реализация этого проекта заняла у меня не так уж и много времени: всего около 3-х дней работы по вечерам. Вероятно кто-то спросит: «а чего ты просто Bluetooth геймпад не купил?». Так это не прикольно ведь. Гораздо приятнее играть в девайс, к которому ты приложил руку сам. Более того, не у всех старых планшетов есть BT. Обошёлся на данной стадии проект недорого: планшет мне подарили бесплатно (точно также у вас дома может лежать подобный), RPi Pico — 350 рублей, кнопки по 10 рублей/штучка.
В целом, я сам по себе обожаю копаться в различных железках и их софтварной части (вспомнить хотя-бы статью про перекомпиляциюu-boot из вендорских исходников для нонейм консоли), а созидать что-то свое вообще вызывает какие-то нереальные всплески эндорфина — оно и понятно! 🙂
Однако несмотря на то, что мы уже имеем рабочий «прототип», проект далёк от завершения: я намерен довести его до конца и окончательно перевоплотить старый планшет в автономную игровую консоль (и рассказать об этом во второй части статьи). Для этого мне понадобится распечатать корпус и кнопки на 3D-принтере. К сожалению, у меня в городе ни у кого особо нет 3D-принтеров, поэтому начну копить на Ender 3, а от вас, читателей, с удовольствием почитаю мнение в комментариях и советы касательно выбора принтера!
Статья подготовлена при поддержке TimeWeb Cloud. Подписывайтесь на меня и @Timeweb.Cloud, чтобы не пропускать еженедельные статьи про моддинг различных гаджетов!
