Auto Self Refresh (ASR) поддерживается что это?
Приветствую друзья! Сегодня мы поговорим про технологию, которую можно встретить в планках оперативной памяти.
Auto Self Refresh (ASR) — что это?
Поддержка энергосберегающего режима. В простое меньше кушает энергии.
Но на самом деле экономия минимальная, ватта нет и близко — милливатты. Поэтому если поддерживает планка то хорошо, а если нет то совсем некритично.
Не все производители памяти поддерживают эту функцию, например Kingston — поддерживает, а Elpida — нет.
Другая версия — Auto Self Refresh это частота регенерации памяти, то есть обновление заряда ячеек. Чем меньше значение, тем устойчивее работает память (данные не теряет), но чуть медленнее, чем при больших значения. Возможно эта версия относится к опции в биосе (если существует вообще).
Поддерживается опция или нет можно проверить программно, например в AIDA64:
Partial Array Self Refresh (PASR) — что это?
Технология частичной регенерации памяти, обеспечивающая снижение мощности, которая потребляется планкой памяти в режиме автономной регенерации при отсутствии операций чтения и записи.
Технология позволяет уменьшить скорость разряда аккумулятора уснувшей платформы (как понимаю имеется ввиду спящий режим).
Так в чем заключается суть технологии? Технология интеллектуально анализирует данные, которые сохранены в памяти с последующим выделением тех данных, которые должны быть сохранены. Если обьем этих данных намного меньше обьема запоминающей матрицы DRAM, тогда можно выполнить регенерацию памяти частично, сэкономив при этом потребление.
Заключение
- Auto Self Refresh (ASR) — поддержка энергосберегающего режима.
Когда будете покупать оперативную память, то можете спросить еще совместима ли планка с поддержкой Auto Self Refresh с обычными планками. Однако, мне кажется что да, так как эта технология — лично планки памяти, не материнки, а именно планки.
Выбор оперативки на ноут
Свойства модуля памяти:
Имя модуля A-Data AD73I1C1674EV
Серийный номер 982D0600h (404888)
Дата выпуска Неделя 29 / 2012
Размер модуля 4 ГБ (2 ranks, 8 banks)
Тип модуля SO-DIMM
Тип памяти DDR3 SDRAM
Скорость памяти DDR3-1333 (667 МГц)
Ширина модуля 64 bit
Напряжение модуля 1.5 V
Метод обнаружения ошибок Нет
Частота регенерации Норма (7.8 us)
Тайминги памяти:
@ 666 МГц 9-9-9-24 (CL-RCD-RP-RAS) / 33-107-4-10-5-5-20 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 609 МГц 8-8-8-22 (CL-RCD-RP-RAS) / 30-98-4-10-5-5-19 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 533 МГц 7-7-7-20 (CL-RCD-RP-RAS) / 27-86-4-8-4-4-16 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 457 МГц 6-6-6-17 (CL-RCD-RP-RAS) / 23-74-3-7-4-4-14 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 380 МГц 5-5-5-14 (CL-RCD-RP-RAS) / 19-61-3-6-3-3-12 (RC-RFC-RRD-WR-WTR-RTP-FAW)
Функции модуля памяти:
Auto Self Refresh (ASR) Поддерживается
DLL-Off Mode Поддерживается
Extended Temperature Range Поддерживается
Extended Temperature Refresh Rate Не поддерживается
On-Die Thermal Sensor Readout (ODTS) Не поддерживается
Partial Array Self Refresh (PASR) Не поддерживается
RZQ/6 Поддерживается
RZQ/7 Поддерживается
2.
[ DIMM3: Nanya NT2GC64B88G0NS-CG ]
Свойства модуля памяти:
Имя модуля Nanya NT2GC64B88G0NS-CG
Серийный номер 57CA0C0Dh (218942039)
Дата выпуска Неделя 14 / 2012
Размер модуля 2 ГБ (1 rank, 8 banks)
Тип модуля SO-DIMM
Тип памяти DDR3 SDRAM
Скорость памяти DDR3-1333 (667 МГц)
Ширина модуля 64 bit
Напряжение модуля 1.5 V
Метод обнаружения ошибок Нет
Частота регенерации Норма (7.8 us)
Производитель DRAM Nanya
Тайминги памяти:
@ 666 МГц 9-9-9-24 (CL-RCD-RP-RAS) / 33-107-4-10-5-5-20 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 609 МГц 8-8-8-22 (CL-RCD-RP-RAS) / 30-98-4-10-5-5-19 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 533 МГц 7-7-7-20 (CL-RCD-RP-RAS) / 27-86-4-8-4-4-16 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 457 МГц 6-6-6-17 (CL-RCD-RP-RAS) / 23-74-3-7-4-4-14 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 380 МГц 5-5-5-14 (CL-RCD-RP-RAS) / 19-61-3-6-3-3-12 (RC-RFC-RRD-WR-WTR-RTP-FAW)
Функции модуля памяти:
Auto Self Refresh (ASR) Поддерживается
DLL-Off Mode Поддерживается
Extended Temperature Range Поддерживается
Extended Temperature Refresh Rate Не поддерживается
On-Die Thermal Sensor Readout (ODTS) Не поддерживается
Partial Array Self Refresh (PASR) Не поддерживается
RZQ/6 Поддерживается
RZQ/7 Поддерживается
Хочу поставить себе два модуля по 8 Г чтобы в сцмме было 16
вопрос подойдут ли ноуту вот эти
или может что другое посоветуете, я не до конца пойму момент с частотой
Auto self refresh что это
Часовой пояс: UTC + 3 часа
Общие вопросы по Оперативной памяти
Оффтопик в теме разрешен только в пределах темы разговора и он должен быть заключен в тэг [ off ][ /off ].
Последний раз редактировалось D310 17.11.2011 23:26, всего редактировалось 3 раз(а).
quadrotony писал(а):
так моя планка на 4GB и не завелась
Странно, вы выкладывали SPD — 533Mhz в вашем модуле прописаны. а что за комп у друга? может там какие-то ограничения на 4Gb модули (в смысле свыше определенного объема — не поддерживаются), если слишком старая система. Недавно бы разговор на тему 4GB DDR2+i975X и то решили не рисковать и взять 2Gb модули т.к. в даташите на чипсет нет ни слова о модулях такого объема.
quadrotony писал(а):
второй на 2 уже у меня нет
Куда же вы ее дели если не секрет? Памяти много не бывает.
Привет всем еще раз. Продолжаю постигать азы хардваря, вот результаты и еще пару вопросов в нагрузку для добрых людей =)
Установил во дополнительный слот модуль SODIMM Kingston KVR1333D3S9, в первом слоте крутится Elpida EBJ41UF8BCS0-DJ-F.
Память стала работать в двухканальном режиме, скорость операций чтения-записи в ОЗУ увеличилась по тестам примерно в 1.95 раз.
Остались правда еще некоторые вопросы. Не смотря на то, что для планки Kingston заявлена частота в 1333, утилита Aida64 говорит мне о том,
что планка реально работает на частоте 1600 (800Mhz), а вот планка Elpida как по заявленным ТТХ, так и по показаниям Aida64 имеет скорость в 1333 (667Mhz). Вопрос — не тормозит ли Elpida мой Kingston? Приложил скриншот для более явного понимания.
Кроме того, согласно данным той же Aida64, модуль Kingston поддерживает функцию Auto Self Refresh, а модуль Elpida — нет.
Что за функция такая, что она нам дает?
Может все-таки имеет смысл докупить второй планкой аналогичный Kingston, будет ли профит?
Цена вопроса — 1180 рублей, мне кажется это не дорого.
Ох, ребят, чувствую понесло меня, на долго я теперь с вами =)
Ryv писал(а):
Не смотря на то, что для планки Kingston заявлена частота в 1333, утилита Aida64 говорит мне о том,
что планка реально работает на частоте 1600 (800Mhz), а вот планка Elpida как по заявленным ТТХ, так и по показаниям Aida64 имеет скорость в 1333 (667Mhz). Вопрос — не тормозит ли Elpida мой Kingston?
Плашки не могут работать вместе в разных режимах. На скрине АИДА64 мемори бенч. видно что текущая частота ровно 1333Mhz DDR (665.2Mhz). для обоих модулей.
1600 — это номинальная частота второго модуля. Kingston (Nanya?). Обе они работатают на макстмальной частоте самого медленного модуля. то-есть Elpida 1333Mhz.
Никто в общем ни кого не тормозит. максимальные частоты для вашего CPU (КП) — 1333Mhz и если в биос нельзя настраивать режим работы памяти. то поднять частоту не удастся.
Смысла покупать аналогичную планку — нет вообще. оставляйте — все хорошо.
Куда же вы ее дели если не секрет? Памяти много не бывает.
поменял при покупке компа для родителей на такую же только новую ДДР3 им
так что щас одна планка, еще ее потестирую и с биосом пошаманю но скорее всего куплю новую мать
KT, спасибо вам, сам только что вот посмотрел данные для проца, действительно оказалось что 1333 — его максимум. До этого я и не знал что подобные ограничения могут быть. Вроде бы теперь немного разобрался в этом вопросе.
А какая Nanya — сам не понял, может AIDA чудит, так как надпись на корпусе памяти очевидно говорят мне что это Kingston assembled in Taiwan. )
Читал кстати что относительно ОЗУ советуют установку одинаковых модулей памяти. откуда это идет? Из других источников я понял что для двухканального режима нужен лишь одинаковый объем и напряжение.
Остался последний вопрос для знатоков, на который я так и не смог получить адекватного ответа от Гугла и Яндекса. что блин такое Auto Self Refresh в поддерживаемых функциях модуля памяти? )
Ryv писал(а):
что блин такое Auto Self Refresh
это частота регенерации памяти, т.е обновление заряда ячеек. Чем значение меньше тем устойчивей работает память (не теряет данные), но несколько медленней чем при больших значениях
_________________
***AMD & MSI***
MSI 890FXA-GD70/955BE(C3)@4ГГц /СPU-NB@2750МГц /16Gb Samsung(1667MHz 7-7-9-22-1T)/ASUS RX570/Corsair CS650/SSD Samsung 870EVO
Ryv писал(а):
Из других источников я понял что для двухканального режима нужен лишь одинаковый объем
Сейчас даже это не обязательно — есть так называемый асимметричный двухканальный режим. у интел это Flex Memory Technology.
Цитата:
это частота регенерации памяти, т.е обновление заряда ячеек.
А как тогда вот этот вот скриншот понимать?
Ryv Так или иначе это один из методов перезарядки памяти. Self Refresh это вообще перезарядка в режиме сна.
Бук продавался с Элпидой. если так, то нет причин заморачиваться.
Да, ноутбук продавался с Элпидой. Просто как-то смущает что Кингстон может авторефрешится, а Элпида нет. Раз уж начал вникать, то надо до конца разобраться что к чему. Тут вот сравнил в CPU-Z, так у Элпиды и тайминги повыше местами будут, так что блин не знаю что делать прямо. ох видимо на долго я теперь с вами, затягивать начало железо )
Ryv Рефрешится оно в принципе всё. не думаю что тут есть реальная практическая разница между этими модулями.
Ryv писал(а):
у Элпиды и тайминги повыше местами будут
Тайминги можете задать вручную через memset в определенном диапазоне. как я говорил, память имеет некоторую свободу рабочих параметров.
Ryv
само значение рефреша зависит от скорости работы памяти, если раньше(на старых модулях DDR1) это значене было строго фиксировано в SPD-модулях и менялось только перепрошивкой, то в современных модулях памяти с более широким частотным диапазоном эта функция автоматизирована и тайминг рефреша подбирается автоматически. Не исключено что этот параметр можно настроить в BIOS матплаты, если у таковой имеется расширенные настройки параметров модулей памяти.
_________________
***AMD & MSI***
MSI 890FXA-GD70/955BE(C3)@4ГГц /СPU-NB@2750МГц /16Gb Samsung(1667MHz 7-7-9-22-1T)/ASUS RX570/Corsair CS650/SSD Samsung 870EVO
Все, мужики, спасибо вам за ответы! Решено, оставляю родной модуль и не парюсь. Закрутил крышку ноута на болты, оба модуля работают как надо, никто никого не тормозит, производительность максимальная для штатных условий, моральное спокойствие обретено.
Прочитал про процессоры, с удивлением узнал что у меня он двухъядерный (думал четырех, ибо для каждого «ядра» видел загрузку в диспетчере задач), что имеет ограничение по частоты работы RAM которое у меня внезапно возникло желание преодолеть. все, завертелось вообщем, всю жизнь работал с ПО, теперь увлекся еще и железом =)
Желаю вам быстрых систем и холодных плат =)
Доброго дня всем! Мужики выручайте, ситуация следующая. Взял память Geil Leguerra1600MHz8gb. До того, как поставить планки в свою систему, тестировал их в другой конфигурации с дешевенькой платой AsRock на борту и ЦП i5 3570. Мне удалось добиться стабильной работы памяти на частоте 2000MHz при 1.64v и 11-12-11-33-1Т, что подтверждалось десятикратным прогоном linx и 6-и часовым тестом memtest86.
Не долго думая, поставил память в свою новую систему (gigabyte Z77X-UD5H, Corei5 3570K)с идентичными параметрами разгона. Какого же было моё удивление, когда она отказалась запускаться на частоте 2000MHz и никакое ослабление таймингов уже не помогло. Заработала только на частоте 1866MHz. В чём здесь подвох?
_________________
1,2-Фредди заберет тебя; 3,4-Запирайте дверь в квартире; 5,6-Фредди всех вас хочет съесть; 7,8-Фредди к вам зайдет без просу; 9,10-Никогда не спите.
Sema_RUS писал(а):
В чём здесь подвох?
Копайте вторичные тайминги, тестируйте НЕ мемтестом86 и НЕ линксом (линпаком), они оба пропускают ошибки, которые прайм находит. праймом в режиме blend лучше!
А комманд рейт в дешевенькой плате точно был 1 такт?
А комманд рейт в дешевенькой плате точно был 1 такт?
Там была интересная ситуация. В 1и3 разъемах память с 1Т стартовать отказалась, а вот во 2и 4 запустилась без проблем и удачно прошла тесты.
_________________
1,2-Фредди заберет тебя; 3,4-Запирайте дверь в квартире; 5,6-Фредди всех вас хочет съесть; 7,8-Фредди к вам зайдет без просу; 9,10-Никогда не спите.
Sema_RUS писал(а):
В 1и3 разъемах память с 1Т стартовать отказалась, а вот во 2и 4 запустилась без проблем и удачно прошла тесты.
Интересно что производители в мануалах рекомендуют заполнять слоты начиная с дальних от сокета слотов каждого канала.
А в диагностических утилитах проверяли реально установлен ли 1Т? . а то современные материнки любят самовольничать.
А в диагностических утилитах проверяли реально установлен ли 1Т? . а то современные материнки любят самовольничать.
В CPU-Z показывал 1Т, но это неважно. Важно то, что эта зараза отказалась запускаться на частоте 2000 на фактически топовой Gigabyte GA-Z77X-UD5H, а на дешевой AsRock работала без проблем. Мне нужно виновника установить. Контроллер памяти ЦП не может быть к этому причастен?
В дополнительных таймингах ничего не понимаю, но в EFI можно выставить три режима работы, normal, turbo, extreme — по умолчанию стоит второй.
_________________
1,2-Фредди заберет тебя; 3,4-Запирайте дверь в квартире; 5,6-Фредди всех вас хочет съесть; 7,8-Фредди к вам зайдет без просу; 9,10-Никогда не спите.
Sema_RUS писал(а):
В дополнительных таймингах ничего не понимаю
Придется поковырять.
Есть материнка: http://www.supermicro.com/products/moth . -ln4f_.cfm
Она держит (ну держат процессоры, но и мать важна) до 128гб обычной памяти, и до 768гб регистровой.
Что лучше (производительнее) для контроллера памяти:
— 16 модулей по 8гб обычной (не регистровой);
— 16 модулей по 8гб регистровой;
— 8 модулей по 16гб регистровой?
По деньгам, соответственно, выходит:
— 27 200р;
— 27 200р;
— 35 200р;
Почему? Если есть оверхед, то значителен ли он?
Будем считать, что:
— оба сокета заняты процессорами (что бы 16+ планок оживить);
— наша цель набрать объем в 128гб (больше то хочется, не зря же 24 слота, но сразу не потянуть по деньгам);
— вопрос мега надежности (контроль ошибок) не стоит ребром (схожая для описанной системы задача отлично крутится на десктопной памяти, сбоев не было ни разу).
Погуглил, нашел несколько тезисов о том, что регистровая память медленнее на один такт.
А что еще отличается?
Цитата из местного фака:
Цитата:
Применяется там, где важна целостность данных – в серверах и маршрутизаторах. СтОит дорого, работает относительно медленно; для оверклокера – малопривлекательная, да и не все чипсеты ее поддерживают.
Если оверхед не очень большой, то я остановлюсь на регистровой памяти, т.к. потом будет проще наращивать объем
Не нужно будет распродавать 16 планок обычной памяти (кстати, как вы думаете, цены ниже 1.7к за 8гб модуль вряд ли сильно упадут?)
Обзор на Оперативная память Hynix SO-DIMM DDR3 4Gb 1600Mhz pc-12800 Rtl
В один прекрасный день я осознал, что ноутбук сможет реализовать все свои скрытые возможности лишь в случае наличия 64 разрядной операционной системы и как минимум 8 Гб оперативной памяти вместо имеющихся 4 Гб. Решено было добавить к имеющейся памяти еще одну планку в 4 Гб., т.к. двухканальный режим работы, скорее всего, также прибавил бы быстродействие ноутбуку.
На время покупки памяти цена на этот модуль была самой низкой, подкупала также и известность имени производителя в мире электроники. С момента покупки планки памяти прошел уже год. Попытаюсь поделиться своими ощущениями. Ощущения двойственные. Во-первых, память успешно работает, каких-то сбоев и нареканий при обычной эксплуатации, в штатном режиме работы ноутбука не выявлено. С другой стороны – память явно не оригинальная Хюникс, — скорее всего, какой-то неизвестный производитель на чипах от Skhynics. В пользу этого говорит упаковка изделия, она выполнена минималистично. Модуль памяти поставляется в стандартной пластиковой упаковке. Сама упаковка без каких-либо опознавательных знаков.

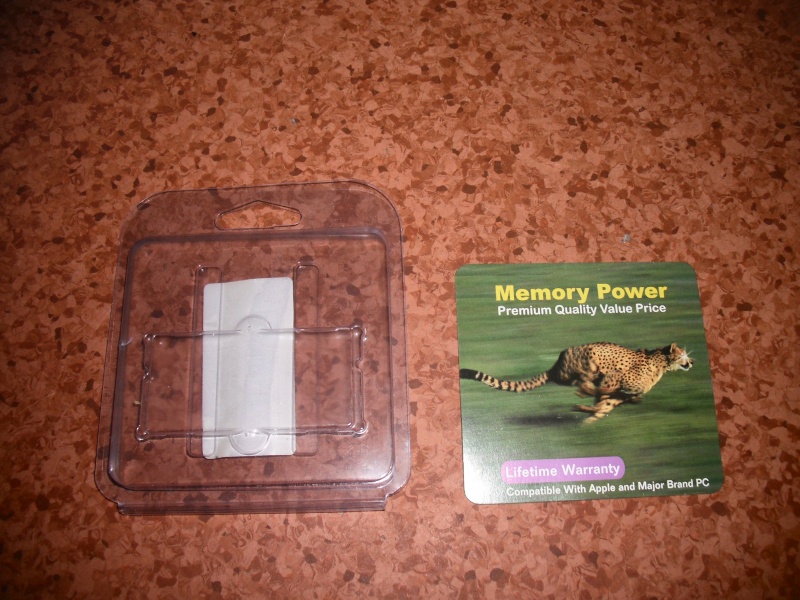

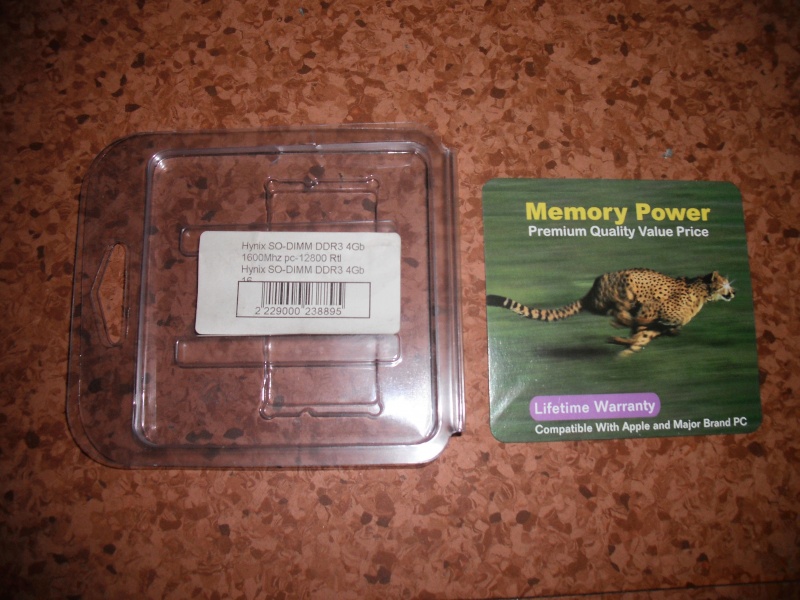

Из сопроводительной документации был только вкладыш с изображением гепарда. Больше ничего.

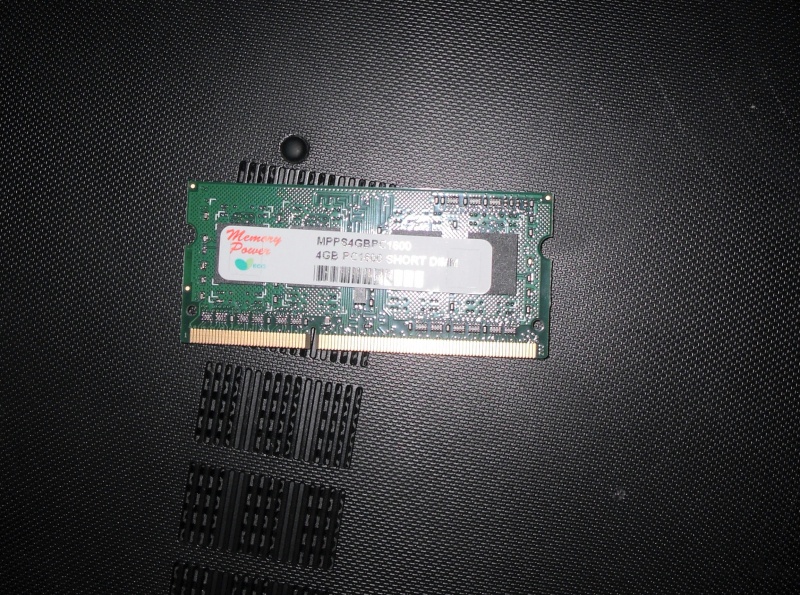

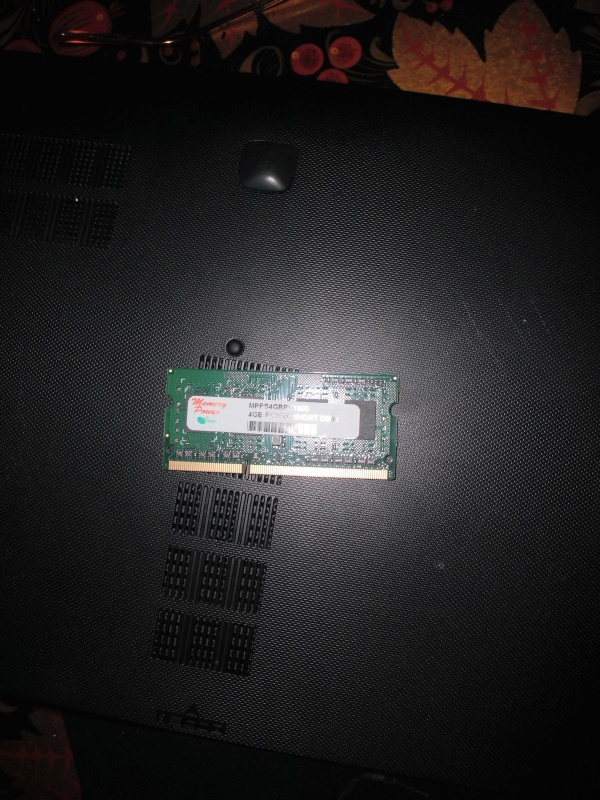

Сам модуль ничем особенным внешне не выделяется. Цвет текстолита зеленый, насколько могу судить по планке оригинальной памяти Хюникс, купленной вместе с ноутбуком, – цвет должен быть синий. На вид – модуль сделан добротно, никаких настораживающих внешних признаков не замечено.
На планке из текстолита расположены сами чипы. Маркировка их закрыта бумажной наклейкой с многообещающей надписью «Memory power». К сожалению, программным путем не удалось определить дату производства планки и ее серийный номер.
Имеется наклейка с надписью: Memory Power MPPS4GBPC1600, 4GB PC1600 short dimm. На упаковке была наклейка Hynix SD DIMM DDR3 4G 1600 -12800 Rtl

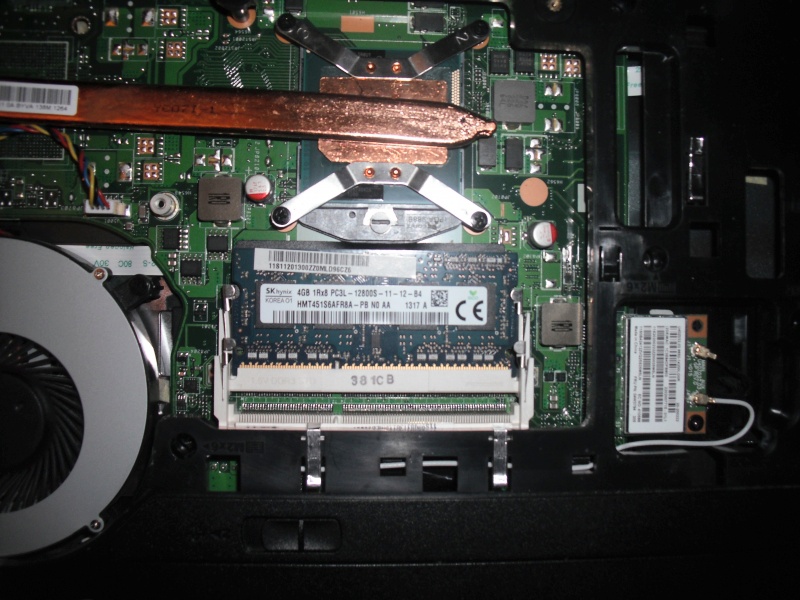

Когда я покупал эту планку памяти, я надеялся увидеть такую же, как показана на изображении товара на сайте, такую же, как я получил вместе с ноутбуком. Как видно, оригинальная память от Хюникс выглядит совсем иначе, чем купленный экземпляр. Картинка на сайте также иная.

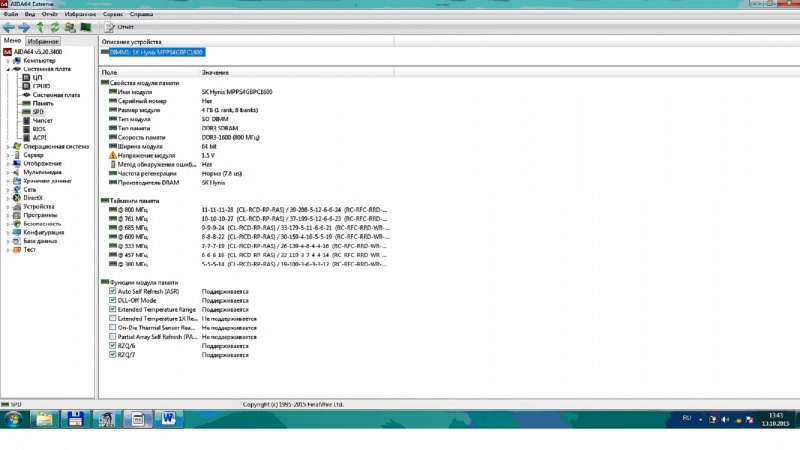

[ DIMM1: SK Hynix MPPS4GBPC1600 ]
Свойства модуля памяти:
Имя модуля SK Hynix MPPS4GBPC1600
Серийный номер Нет
Размер модуля 4 ГБ (1 rank, 8 banks)
Тип модуля SO-DIMM
Тип памяти DDR3 SDRAM
Скорость памяти DDR3-1600 (800 МГц)
Ширина модуля 64 bit
Напряжение модуля 1.5 V
Метод обнаружения ошибок Нет
Частота регенерации Норма (7.8 us)
Производитель DRAM SK Hynix
Тайминги памяти:
@ 800 МГц 11-11-11-28 (CL-RCD-RP-RAS) / 39-208-5-12-6-6-24 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 761 МГц 10-10-10-27 (CL-RCD-RP-RAS) / 37-199-5-12-6-6-23 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 685 МГц 9-9-9-24 (CL-RCD-RP-RAS) / 33-179-5-11-6-6-21 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 609 МГц 8-8-8-22 (CL-RCD-RP-RAS) / 30-159-4-10-5-5-19 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 533 МГц 7-7-7-19 (CL-RCD-RP-RAS) / 26-139-4-8-4-4-16 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 457 МГц 6-6-6-16 (CL-RCD-RP-RAS) / 22-119-3-7-4-4-14 (RC-RFC-RRD-WR-WTR-RTP-FAW)
@ 380 МГц 5-5-5-14 (CL-RCD-RP-RAS) / 19-100-3-6-3-3-12 (RC-RFC-RRD-WR-WTR-RTP-FAW)
Функции модуля памяти:
Auto Self Refresh (ASR) Поддерживается
DLL-Off Mode Поддерживается
Extended Temperature Range Поддерживается
Extended Temperature 1X Refresh Rate Не поддерживается
On-Die Thermal Sensor Readout (ODTS) Не поддерживается
Partial Array Self Refresh (PASR) Не поддерживается
RZQ/6 Поддерживается
RZQ/7 Поддерживается
DIMM # 1
SMBus address 0x50
Memory type DDR3
Module format SO-DIMM
Manufacturer (ID) Hyundai Electronics (AD000000000000000000)
Size 4096 MBytes
Max bandwidth PC3-12800 (800 MHz)
Part number MPPS4GBPC1600
Serial number FFFFFFFF
Manufacturing date Week 165/Year 165
Number of banks 8
Nominal Voltage 1.50 Volts
EPP no
XMP no
AMP no
JEDEC timings table CL-tRCD-tRP-tRAS-tRC @ frequency
JEDEC #1 5.0-5-5-14-19 @ 380 MHz
JEDEC #2 6.0-6-6-16-22 @ 457 MHz
JEDEC #3 7.0-7-7-19-26 @ 533 MHz
JEDEC #4 8.0-8-8-22-30 @ 609 MHz
JEDEC #5 9.0-9-9-24-33 @ 685 MHz
JEDEC #6 10.0-10-10-27-37 @ 761 MHz
JEDEC #7 11.0-11-11-28-39 @ 800 MHz
Хотя это явно и не оригинальная память от известного производителя, но заявленным характеристикам она все же соответствует, каких-то внешних видимых свидетельств о кустарном производстве, небрежности изготовления при осмотре установить не удалось. Установилась в ноутбук и завелась сразу и без проблем. Работает в тандеме с оригинальным модулем в двухканальном режиме в ноутбуке Lenovo G700 около года. Быстродействие ноутбука увеличилось, после загрузки Windows 7 (64) свободными в системе остается порядка 6,5 Гб. Считаю, что мои надежды оправдались.
Не могу отметить. Жаль конечно, что не оригинал, но работает нормально. Экспериментировать с разгоном, тестировать мемтестом и т.д. не пробовал. Зачем? Субъективно работает хорошо, большего мне и не нужно. На всякий случай не отдираю наклейку, храню упаковку и товарный чек. До конца гарантийного срока осталось немного, но вдруг пригодятся.
По идее, должна завестись на любом ноутбуке, естественно, если он рассчитан на память DDR3, а не DDR3L (низковольтная).
Советую сохранить упаковку, в ней будет удобно хранить и, возможно, позднее продать этот модуль.
